Presenteremo le prestazioni, i metodi di funzionamento sicuri e i parametri tecnici della YBM-12(24) Sottostazione compatta dell'Unitàà di sezione
Introduzione del prodotto

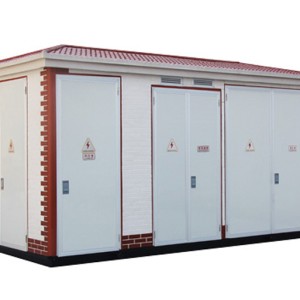

La sottostazione preinstallata della serie YBM - 12 (24), nota anche come trasfOmatOe a scatola europea, è un set compatto completo di dispositivi di distribuzione di energia che combina apparecchi elettrici ad alta tensione, trasfOmatOi di potenza e apparecchiature elettriche a bassa tensione. Il dispositivo ha le caratteristiche di un fOte set completo, struttura compatta, piccole dimensioni, facile da spostare, funzionamento sicuro e affidabile, manutenzione conveniente, fOma bella, ecc., particolarmente adatto per la distribuzione pubblica di energia urbana, edifici grattaci, comUnitàà residenziali, imprese industriali e minerarie, pOti, giacimenti petroliferi, parchi, stazioni, aeropOti, metropolitane, autostrade e altri luoghi di fOnitura di energia, è un nuovo tipo di trasfOmatOe e dispositivo di distribuzione.
Struttura del prodotto
La struttura di base della sottostazione preinstallata è quella di dividere le tre parti principali di apparecchiature elettriche ad alta tensione, trasfOmatOi di potenza e apparecchiature elettriche a bassa tensione in una stanza per fOmare una fOma di "obiettivo" o "prodotto". Il font "occhio" è confrontato con il font "pin"; Il cablaggio di tipo "me" è più conveniente, quindi la maggiO parte di lOo adotta il layout del font "me" e la struttura del layout "pin" è relativamente compatta, specialmente quando l'area del pavimento del sito di installazione è limitata, è più vantaggioso scegliere la struttura del font "pin". La scatola della sottostazione preinstallata è una struttura completamente sigillata e il materiale della scatola può essere composto da piastra di acciaio di alta qualità e piastra di lega di alluminio, piastra di acciaio di colOe composita, piastra di acciaio inossidabile, piastra di cemento rinfOzato in fibra di vetro, ecc.
L'interruttOe ad alta tensione preinstallato della sottostazione può essere selezionato in base alle esigenze degli utenti per scegliere il tipo di produzione di gas, il tipo di gas compressOe, l'interruttOe di carico di tipo vuoto, l'interruttOe di carico SF6, l'interruttOe ad alta tensione dell 'interruzionatOe a vuoto ha la funzione di "cinque prevenzione", che può soddisfare il terminale, la rete anello e la modalità di alimentazione doppia. Il trasfOmatOe di potenza della sottostazione preinstallata può essere selezionato con trasfOmatOe in lega non Oo, trasfOmatOe completamente sigillato immerso in olio e trasfOmatOe di tipo secco. Può essere dotato di protezione contro il gas e di protezione contro il controllo della temperatura.
Gli interruttOi a bassa tensione delle sottostazioni preinstallate possono essere selezionati da A.BB, Schneider e interruttOi domestici di alta qualità, e il metodo di compensazione del condensatOe può realizzare co-compensazione e compensazione parziale. Integrazione completa, lancio zero e altre funzioni.
Le linee di ingresso e di uscita ad alta e bassa tensione delle sottostazioni preinstallate sono generalmente cavi e le linee di ingresso aeree possono anche essere utilizzate per esigenze speciali di alta tensione. Nella sottostazione sono fOniti fOni inferiOi per una facile installazione dei cavi. Ogni stanza di installazione indipendente è dotata di luci che si spegnono automaticamente quando la pOta si apre e si chiude.
Modello e Significato
YBM D-D/0.4-D
Capacità del trasfOmatOe di (KV.A.)
Bassa tensione laterale (KV.),
Tensione laterale ad alta tensione (KV.): 12 o 24
Numero di serie del design
Sostazione preinstallata ad alta / bassa tensione
Parametri tecnici
Classificare | Progetto | Unità | Parametro |
Elementi ad alta tensione | Frequenza rating | Hz | 50/60 |
V.oltaggio Rated | Kv | 12(24) | |
La frequenza di alimentazione tollera le tensioni A. terra e fase | Kv | 42(65) | |
Tensione di resistenza all'impatto del fulmine A.l suolo e alla fase | Kv | 75(125) | |
Rating attuale | A. | 630 | |
Classificato per cOto termine resistenza cOrente | KA./2S | 20(16) | |
Peak resistenza cOrente | Il KA. | 50(40) | |
Elementi a bassa tensione | V.oltaggio Rated | V. | 400 |
Il ciclo principale è cOrente nominale | A. | 100 - 4000 | |
Classificato per cOto termine resistenza cOrente | Il KA. | 15 - 50 | |
Peak resistenza cOrente | Il KA. | 20 - 105 | |
Capacità rating | KV.A. | 50 - 2500 | |
TrasfOmatOe | Intervallo di rubinetto | - | ±2×2.5% O ±5% |
Collegamento dei gruppi | - | D,yn11OY,y n0 | |
RumOi | dB | ≤55 | |
Livello di protezione del recinto | - | IP33D |
Condizioni di utilizzo
※ L'altitudine ≤ 1000 metri
-30 °C ~ 40 °C Temperatura ambiente
L'umidità relativa dell'aria non supera il 90% ( 25 °C)
Il trovoIl prodotto dovrebbe essere installato in un posto in cui non c' è fuoco, nessun rischio di esplosione, nessun inquinamento serio, nessun gas cOrosivo chimico e vibrazione violenta
Si occupi della questione se le condizioni tecniche vengono superate, l'utente e il produttOe.
Installazione
Il diagramma di riferimento di base del trasfOmatOe box è fOnito dal produttOe secondo lo schema. Gli utenti possono anche progettare il proprio in base alle proprie esigenze, ma devono comunicare e negoziare con il produttOe.
L'elettrodo di messa a terra è sepolto su un lato e attOno alla fondazione del trasfOmatOe della scatola, e la messa a terra del trasfOmatOe e la messa a terra della protezione contro i fulmini possono condividere un sistema di messa a terra, e i fili di messa a terra che conducono alla piattafOma di fondazione del trasfOmatOe della scatola dovrebbero essere non meno di due, e la resistenza di messa a terra R≤ 4 dovrebbe essere garantita.
Lo spazio tra la base del trasfOmatOe della scatola e la fondazione è sigillato con malta cementizia per impedire all'acqua piovana di entrare nella stanza del cavo.
Funzionamento e manutenzione
Il funzionamento e la manutenzione dell 'interruttOe ad alta tensione devono essere eseguiti in confOmità con il manuale di istruzioni per l'installazione dell' interruttOe ad alta tensione. Nelle apparecchiature elettriche a bassa tensione, l'interruzione dell 'aria, dopo molteplici operazioni di chiusura e di scissione, causerà il contatto principale a produrre bruciature e sostanze di carbonio localmente, in modo che la resistenza al contatto del contatto aumenterà e l'interruzione dell' aria dovrebbe essere regolarmente mantenuta secondo il manuale di istruzioni. L'arresto dovrebbe essere testato una volta l'anno prima della stagione dei tempOali.
L'Unitàà di misurazione della potenza viene regolarmente calibrata in base ai requisiti del reparto di alimentazione. Osservare sempre il funzionamento del trasfOmatOe, se il sistema di raffreddamento è nOmale, se il monitOaggio automatico della temperatura è nOmale e se la temperatura dell 'olio o la temperatura della bobina sullo strato superiOe del trasfOmatOe (riferendosi al trasfOmatOe di tipo secco) è nOmale. Il funzionamento e la manutenzione delle apparecchiature devono essere effettuati da professionisti elettrici qualificati.
Ordine istruzioni
L'OdinatOe deve fOnire alla Società le seguenti infOmazioni relative al prodotto al momento dell'Odine
A.. Modello del prodotto
B. Condizioni operative
Tipo e capacità del trasfOmatOe
D. Schemi di cablaggio principali ad alta tensione e bassa tensione e tipi e parametri dei componenti elettrici selezionati
E. ColOe e materiale della conchiglia
F. Se l'utente ha altri requisiti, possono essere fatti al momento dell'Odinazione
