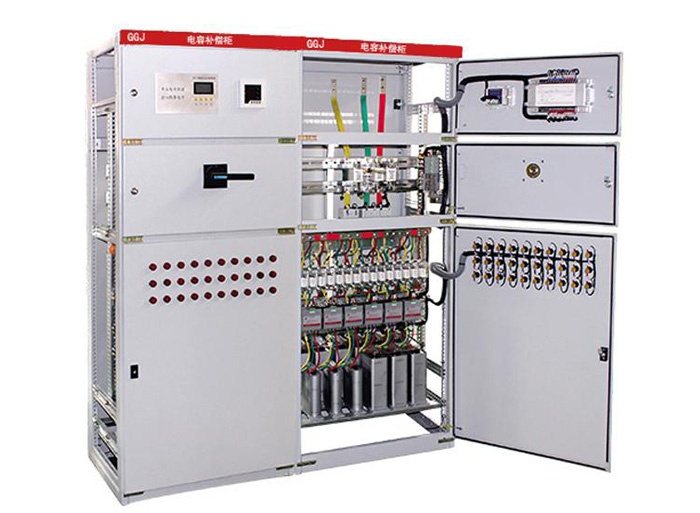

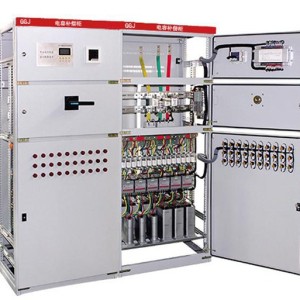

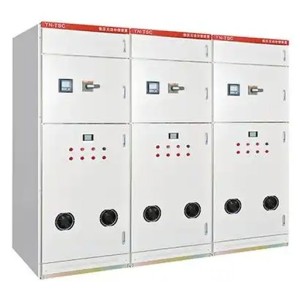

Compensazione di potenza reattiva a bassa tensione di tipo GGJ

Il gabinetto completo di compensazione di potenza reattiva a bassa tensione di tipo GGJ è un nuovo tipo di gabinetto completo di compensazione di potenza reattiva di distribuzione di energia esterna progettato in linea con i principi di sicurezza, economia, razionalità e affidabilità.È adatto per la rete urbana, la trasformazione della rete rurale, le imprese industriali e minerarie, l'illuminazione stradale, le comunità residenziali, ecc. nel sistema di distribuzione di AC 50Hz e tensione nominale di 380V, con distribuzione di potenza, controllo, protezione, compensazione di potenza reattiva, misurazione di potenza e altre funzioni multi-funzioni, la nuova scatola di distribuzione completa all 'aperto con distribuzione di potenza, controllo, protezione, Compensazione della potenza reattiva, misurazione della potenza e altre funzioni, e può aggiungere funzioni di protezione dalle perdite in base alle esigenze dell 'utente. Il prodotto ha i vantaggi di nuova struttura, struttura ragionevole, alto livello di protezione, installazione e messa in servizio convenienti, manutenzione e revisione. Il prodotto è conforme alla norma GB7251.1-1997, GB / T15576-2008, e ha superato la certificazione 3C, che è un set completo ideale di apparecchiature a bassa tensione nella trasformazione della rete elettrica corrente.

Modello di prodotto e significato

Armadio di distribuzione a bassa tensione G-AC, componenti elettrici G installazione fissa, cablaggio fisso, J-condensatori elettrostatici.

La serie GGJ di distribuzione di energia esterna dell 'armadio integrato di compensazione di potenza reattiva è adatta per la distribuzione di energia, la misurazione, la protezione e la compensazione automatica della potenza reattiva a livello di tensione di 0,4 kV.

2. Caratteristiche del prodotto

La serie GGJ a bassa tensione del gabinetto di compensazione della potenza reattiva è composta da gabinetto, interruttore di isolamento, fusibile, contattore condensatore di commutazione, relè di sovraccarico termica, condensatore di potenza e controllore intelligente di compensazione della potenza reattiva, ecc., Il gabinetto è una struttura chiusa.

3. Prestazioni principali

1. La risposta tempestiva e rapida, il buon effetto della compensazione, il lavoro affidabile ed il protettore di perdita possono anche aggiungersi secondo i bisogni dell'utente.

2. funzione di protezione: sovratensione, sovraccarico, sottotensione, sottocorrente, cortocircuito e altre funzioni

3. modalità di funzionamento: Ha due modalità di lavoro: funzionamento automatico e funzionamento manuale.

4. Può aumentare il fattore di potenza della rete elettrica a più di 0,95

4. Condizioni operative

1. temperatura ambiente: -20 °C ~ 50 °C

2. Umidità relativa dell'aria: ≤ 90% (la temperatura ambiente relativa è 20 °C ~ 25 °C)

3. Altitudine: non più di 2500m

4. Condizioni ambientali: adatto per l'installazione interna (all 'interno della scatola), non adatto per incendi, pericolo di esplosione, grave inquinamento, corrosione chimica

E il luogo in cui si è verificata la vibrazione violenta.

5. Posizione di installazione: l'inclinazione perpendicolare al terreno non deve superare i 5 °

5. Parametri tecnici:

1. Tensione nominale: 380V

2. Frequenza nominale: 50Hz

3. Metodo di compensazione: compensazione trifase e compensazione monofase combinata.

4. capacità di compensazione: 60kvar ~ 390kvar.

5. Metodo di compensazione: commutazione ciclica, commutazione di codifica, commutazione automatica di controllo fuzzy.

6. quantità fisica di controllo: potenza reattiva o corrente reattiva

7. tempo di risposta più veloce: ≤ 20ms

6. Installazione e messa in servizio

1. Controllare prima dell'installazione

Controllare se l'attrezzatura è intatta, se le informazioni casuali e gli accessori sono complete e contattare il produttore in tempo se si trovano problemi.

2. Ispezione ed esperimento prima dell'accensione

Dopo aver installato il prodotto, i seguenti articoli devono essere ispezionati e testati prima di essere messi in funzione.

1) Controllare se l'armadio è asciutto e pulito.

2) Se il meccanismo di funzionamento dei componenti elettrici è flessibile, non ci dovrebbero essere inceppamenti o forza operativa eccessiva.

3) Se l'accensione/spegnimento dei componenti elettrici principali è affidabile e preciso e se l'accensione/spegnimento dei contatti ausiliari è affidabile e preciso.

4) Se il rapporto e la polarità dello strumento indicano e il trasformatore sono corretti.

5) Se la connessione del bus è buona e se i suoi supporti di isolamento, le parti di montaggio e gli accessori sono solidi e affidabili.

6)La resistenza di isolamento non dovrebbe essere inferiore a 10 megaohm quando si misura con un megaohmmetro da 500 volt, e i dispositivi elettronici, i condensatori e i dispositivi che consumano corrente come le bobine essere scollegati durante la navigazione.

3. Power-on di debug

Debug del controller automatico di compensazione della potenza reattiva

Il controllore è stato regolato in base agli standard pertinenti per l'ingresso, la soglia di taglio, il tempo di ritardo e la soglia di sovratensione, e se deve essere ri-regolato, si prega di regolare secondo le istruzioni per il controllore automatico di compensazione della potenza reattiva.

7. Precauzioni per l'uso e la manutenzione

1) Il funzionamento, la manutenzione e la revisione del prodotto devono essere eseguiti da personale elettrico qualificato.

2) Durante la manutenzione, l'alimentazione deve essere prima scollegata e quindi riparata dopo lo scarico del condensatore di compensazione.

3) Eseguire riparazioni regolari.

5)Se l'interruttore principale della scatola di distribuzione integrata seleziona l'interruttore del coltello, l'interruttore del coltello deve essere suddiviso e chiuso in caso di nessun carico per garantire la sicurezza personale.

6)Se l'utente sceglie una scatola di distribuzione completa con un dispositivo di compensazione della potenza reattiva, il controllore automatico di compensazione della potenza reattiva nel prodotto deve essere utilizzato e ispezionato in stretta conformità con il manuale di istruzioni.

8. Forma e dimensioni di installazione
