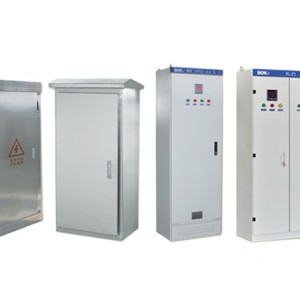

Serie XL - 21 armadio di potenza

1. Introduzione

La scatola di distribuzione della serie XL - 21 è adatta per le imprese industriali e minerarie, frequenza AC 50Hz, tensione inferiore a 500V a tre fili trifase, sistema di alimentazione a tre fili trifase. Viene utilizzato per la distribuzione di energia e di illuminazione. Questo prodotto è un dispositivo interno, fatto di piastra d'acciaio piegatura e saldatura, singola porta a destra, maniglia di funzionamento dell 'interruttore coltello nella parte superiore del pilastro destro di fronte alla scatola, la porta è dotata di strumenti di misura, funzionamento e segnale elettrodomestici, dopo aver aperto la porta, tutti gli elettrodomestici elettrici sono esposti, facili da rivedere e mantenere, le linee di ingresso e uscita sono gestite da cavi, sicuri e affidabili.

La scatola di distribuzione della potenza XL-21 è conforme allo standard GB7251 "Bassa tensione".

XL-21-□

X-scatola di controllo

L-potenza

21-Numero di serie di progettazione

□ - Numero di schema

2. Caratteristiche strutturali

1. Secondo i requisiti della moderna modellazione del prodotto industriale, il metodo della sezione dorata viene utilizzato per progettare la forma del gabinetto e la dimensione della divisione di ogni parte, in modo che l'intero gabinetto sia bello e generoso e abbia un nuovo aspetto.

2. La cerniera mobile dell 'albero rotante della porta dell' armadio è collegata al telaio, che è facile da installare e smontare. Una striscia di gomma-plastica a forma di montagna è incorporata nel bordo piegato della porta, e l'inserimento tra la porta e il telaio quando la porta è chiusa

C'è una certa corsa di compressione, che può impedire che la porta si scontrasse direttamente con l'armadio e allo stesso tempo migliorare il livello di protezione della porta.

3. La porta dello strumento, dotata di componenti elettrici, è collegata al telaio con più fili di rame morbido Le parti di installazione nell 'armadio sono collegate con viti a torso tra il telaio e l'intero armadio costituisce un circuito di protezione a terra completo.

4. Il rivestimento superiore dell 'armadio può essere realizzato in vernice da cottura in poliestere a forma arancione, che ha una forte adesione e una buona consistenza. L'intero armadio è di tono mate, che evita l'effetto di abbagliamento e crea un ambiente visivo più confortevole per il personale in servizio.

5. La copertura superiore dell 'armadio può essere rimossa quando necessario, che è conveniente per l'assemblaggio e la regolazione della barra di bus principale in loco, e i quattro angoli della parte superiore dell' armadio sono dotati di anelli di sollevamento per il sollevamento e la spedizione.

6. Il livello di protezione del cabinet è IP30, che può essere selezionato tra IP30 ~ IP40 in base alle esigenze del sito di installazione dell'utente.

3. Condizioni d'uso

1. temperatura ambiente-5 ~ 40 °C. La temperatura media per 24 ore non è superiore a 35 °C.

2. L'installazione e l'utilizzo all 'interno, l'altitudine del sito di utilizzo non deve superare i 2000 m.

3. L'umidità relativa dell'aria ambiente non deve superare il 50% alla temperatura massima di 40 ° C, ed è consentita a temperature più basse

Un'elevata umidità relativa, come 20 ° C al 90%, dovrebbe essere presa in considerazione per l'effetto di condensazione occasionale dovuto alle variazioni di temperatura.

4. L'inclinazione del dispositivo e la superficie verticale non dovrebbe superare 5 ° quando installato, e l'intero set di armadi dovrebbe essere relativamente piatto GBJ232 - 82.

5. Il dispositivo deve essere installato in un luogo in cui non ci sono violente vibrazione e shock, non ci sono polvere conduttiva e gas chege l'isolamento, e non è sufficiente a corrosione dei componenti elettrici.

6. Quando gli utenti hanno requisiti speciali, possono essere negoziati con il produttore per risolverli.

4. Installazione e utilizzo

Dopo che il prodotto è arrivato nel luogo di ricezione, dovrebbe prima controllare se l'imballaggio è intatto e intatto, e i dipartimenti essere notificati in tempo per trovare la causa se il problema è trovato.

1. Installazione del prodotto

L'installazione del prodotto deve essere effettuata secondo il diagramma di installazione, l'acciaio del canale di fondazione e i bulloni sono forniti dall 'utente e la superficie della giunzione del ginocchio deve essere riparata e livellata quando la barra di bus principale è installata, trattata pulito, rivestita con petrolio neutro o altre misure e quindi fissata con bulloni.

2. Dopo l'installazione del prodotto, i seguenti elementi devono essere ispezionati e testati prima di essere messo in funzione. A. Controllare se la vernice superiore dell 'armadio è caduta, e se l'armadio è asciutto e pulito.

B. Se il meccanismo di funzionamento dei componenti elettrici è flessibile, non dovrebbe esserci blocchi o forza di funzionamento eccessiva.

c. Se l'accesso / spegnimento dell 'apparecchio elettrico principale è affidabile e preciso, e se l'accesso / spegnimento del contatto ausiliario è affidabile e preciso. D. Se il rapporto e la polarità dell 'indicatore dello strumento e del trasformatore sono corretti.

e. Se la connessione bus è buona e se i supporti di isolamento, parti di montaggio e accessori sono installati saldamente e in modo affidabile.

f. Se il contatto ausiliario soddisfa i requisiti, se la specifica del nucleo del fusibile è corretta, se il valore di impostazione del relè soddisfa i requisiti di progettazione e se l'azione è accurata.

g. Se i contatti del circuito soddisfano i requisiti dello schema elettrico. h. Se il circuito di protezione soddisfa i requisiti.

I. Il valore di resistenza di isolamento misurato con un misuratore megaohm 500V non deve essere inferiore a 1 megaohm.

3. Precauzioni per l'uso

A. Questo prodotto è un armadio di distribuzione a bassa tensione che non è installato contro la parete, operazione a un lato (anteriore) e manutenzione a doppio lato della porta. Il passaggio di manutenzione e la porta del gabinetto del prodotto devono essere entrati o aperti da professionisti qualificati per l'operazione, l'ispezione e la manutenzione.

B. Dopo che l'interruptor dell 'aria è chiuso e diviso molte volte, causerà ustioni locali al contatto principale e produrrà sostanze di carbonio, in modo che la resistenza al contatto aumenti, e l'interruptor dell' aria dovrebbe essere regolarmente mantenuto e rivisto secondo il suo manuale di istruzioni.
