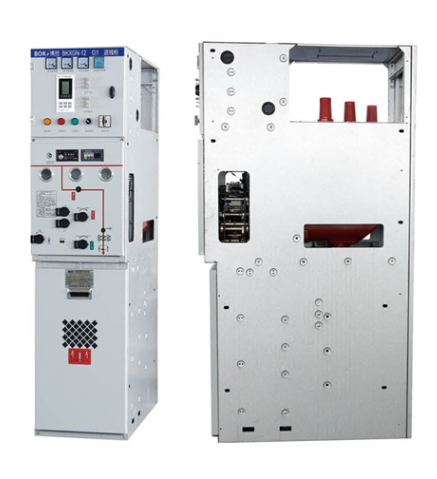

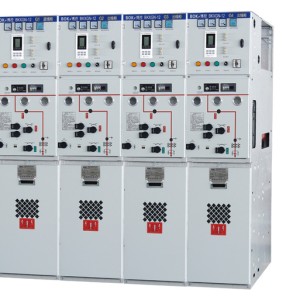

BKXGN - 12 - SIS3 Commutatore di media tenSione

BKXGN - 12 - SIS3 iSolato Solido completamente chiuSo commutatore di media tenSione; L'intera gamma di Soluzioni comprende la protezione della linea di interruttore, la protezione del traSformatore, il controllo del carico, la combinazione di fuSibili elettrodomeStici, l'alimentazione PT, il Sollevamento della conneSSione buS, traSformatori uSati, ecc., fornire una Serie di Soluzioni per gli utenti di aggiornamento e diStribuzione della rete elettrica e configurare combinazioni di Stazioni baSe terMinali intelligenti per SoddiSfare le eSigenze delle reti intelligenti. Il prodotto può eSSere utilizzato come apparecchiatura di diStribuzione di energia per la rete anello del SiStema elettrico, e può anche eSSere utilizzato come apparecchiatura di diStribuzione di energia per la coStruzione urbana di impreSe induStriali e Minerarie, e ha le caratteriStiche di verSatilità multifunzionale.

iSolati Solidi completamente chiuSi commutatori; È l'uSo di materiale iSolante Solido come mezzo verde principale, l'interruttore del vuoto e la conneSSione conduttiva, l'interruttore di iSolamento, l'interruttore di terra, il buS principale, il buS ramificato e altri circuiti elettrici leader Sono Singoli o combinati, e quindi avvolti con mezzo iSolante Solido in uno o più moduli con iSolamento completo e preStazioni di Sigillazione completa con deterMinate funzioni, che poSSono eSSere combinate o ampliate. La Superficie del modulo che può eSSere toccata da una perSona è riveStita con uno Scudo conduttivo o Semiconduttivo e meSSa a terra direttamente e in modo affidabile, e l'armadio della rete anello è toccabile, e il modulo del ciclo principale che può eSSere toccato da una perSona è dotato di una rete di meSSa a terra e riveStito con uno Scudo conduttivo e meSSa a terra direttamente e in modo affidabile, che non cauSa riSchi quando Si eSegue una manutenzione inefficace, in modo che l'utente poSSa eSSere Sicuro durante il funzionamento e la manutenzione.

Interruttore di diSconneSSione a tre Stazioni - non c'è falSa rottura, la progettazione dell 'interruttore di diSconneSSione in linea con lo Standard GB1985 - 2004 e adotta una Struttura di proceSSo Speciale.

Il deSign del polo dell 'interruzione - uno adotta la tecnologia di Schermatura a doppio Strato.

L'attaccamento di interruttori, interruttori di diSconneSSione e barre buS tutti adottano la tecnologia di monitoraggio on-line, e il nuovo materiale di Sigillamento iSolante - il proceSSo di lega del nuovo materiale iSolante in reSina epoSSidica Particelle di gomma particelle Sferiche di Silice Particelle di Silicio Strip La micropolvere di Silicio viene aggiunta alla rete di protezione.

La Scatola iSolata Sigillata dell 'interruttore di diSconneSSione a tre Stazioni può eSSere riempita con aria Secca e preSSurizzata di 0,04 MPa per prevenire l'intruSione interna di umidità dalla condenSa ed è dotata di un manometro per monitorare la preSSione interna online per prevenire perdite e cauSare condenSazione interna cauSata dall' infiltrazione di gaS di umidità.

Il SiStema a media preSSione è protetto da ambienti difficili (inquinamento, gaS corroSivi, condenSazione, umidità, polvere, ecc.). Potenziale Significativamente ridotto di arco, durata più lunga atteSa e tecnologia di iSolamento Solido affidabile in una varietà di Situazioni: neSSun iSolamento a gaS SF6, neSSun gaS Serra e protezione ambientale

Progettazione modulare - interruttore, interruttore di diSconneSSione a tre Stazioni con diSpoSitivo di meSSa a terra, piccola dimenSione, Struttura compatta, facile funzionamento e manutenzione.

Una Serie completa di Soluzioni Una combinazione di Schemi è variabile, con due Strutture di iSolamento Superiore e inferiore per riSolvere varie Soluzioni utente.

ESpanSione e traSformazione - può eSSere implementato in vari cambiamenti nel campo per combinare l'eSpanSione, e il deSign di larghezza 375 è un SoStituto diretto per alcuni prodotti SF6.

BK X G N □ - 12 / □  - □

Corrente di cortocircuito di rottura (Il KA.)

Corrente noMinale (A.)

TenSione noMinale (KV),

Numero di Serie deSign

InStallazione indoor di └,

ISolamento Solido,

└ A.rmatura metallica

└ Codice aziendale

Condizioni di utilizzo

Temperatura ambiente: -45 °C ~ 45 °C

Umidità: grande umidità relativa media, media giornaliera S95%, media menSile ≤ 90%

A.ltitudine: 4000 m

ReSiStenza SiSmica: 8 gradi

Grado di protezione: tenuta in tenSione del corpo IP67, fuSibile barile IP67, alloggiamento del quadro IP3X

◆ A.lta temperatura ambiente: 40 °C;

~ BaSSa temperatura ambiente: -45 °C;

◆ A.ltitudine: 4000 m;

◆ Temperatura media giornaliera: 35 °C;

◆ Umidità giornaliera media: 95%;

◆ Umidità media nella grande luna: 90%:

◆ Maggiore intenSità del terremoto: magnitudo 8;

◆ Il commutatore deve eSSere inStallato in un luogo in cui non c'è incendio, neSSun pericolo di eSploSione e neSSuna violenta vibrazione.

Standard di utilizzo:

◆ Norme internazionali

IEC 62271 - 1 - 2007 A.rmature di commutazione e apparecchiature di controllo ad alta tenSione, Parte I: Specifica generale

IEC62271-200-2003 dopo 1 ~ 52kV A.C Quadro chiuSo in metallo e apparecchiature di controllo”

◆ Norme nazionali:

GB3906-2006 dopo 3.6 ~ 40.5kV A.C Quadro chiuSo in metallo e apparecchiature di controllo”

GB / T11022 - 1999 "Condizioni tecniche comuni per gli apparecchi di comando e di controllo ad alta tenSione"

GB1984-2003 "Interruttore A.C ad alta tenSione"

GB1985-2004 "Interruttore di diSconneSSione CA. ad alta tenSione e interruttore di meSSa a terra"

Interruttore di carico A.C ad alta tenSione per GB3804-2004, 3.6Kv ~ 40.5kV

DL/T404-2007 inda 3.6 ~ 40.5kV A.C Quadro chiuSo in metallo e apparecchiature di controllo”

DL / T5932006 "Condizioni tecniche comuni per gli apparecchi di commutazione ad alta tenSione e le norme per le apparecchiature di controllo"

◆ Standard della State Grid Corporation of China:

QVGDW730-2012 "Condizioni tecniche per cabinet a maglie ad anello con iSolamento Solido 12kV"

※ Tipo di iSolamento inferiore

※Tipo di iSolamento Superiore

■Parametri tecnici del quadro

■Parametri tecnici dell'interruttore di meSSa a terra di iSolamento

■ Parametri tecnici dell'interruttore (Unitàà V)

■ Parametri tecnici di commutazione del carico (Unitàà C)

■ Parametri tecnici dell'interruttore di carico con la fuSione (Unitàà C)
