GDF basso tensione Switchgear è

Overview

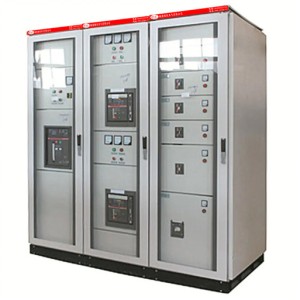

Interruttore di partizione fissa a bassa tensione di tipo GDF

(di seguito indicato come "semplificato")

Pesare l'installazione) è la nostra azienda

GCS Fixed Switchgear

Sulla base delle esigenze particolari di

Il sistema di distribuzione dell 'energia dell' utente

Lo sviluppo e lo sviluppo di applicabilità ingegneristica ha avanzato domestico orizzontale bassa tensione apparecchi di commuta. Il dispositivo è applicabile AC 50 ~ 60HZ, tensione nominale 660V e sistemi inferiori, utilizzati per la generazione di energia, la trasmissione, la conversione di energia e il controllo generale dell 'attrezzatura che può essere consumata. Il dispositivo è passato attraverso lo stato Il test di tipo della supervisione della qualità dell 'attrezzatura di controllo elettronico a bassa tensione, centro di ispezione e test 5000A ha una grande capacità di produzione di test di arco di guasto interno e valutazione provinciale.

Parametri tecnici

Il dispositivo è conforme a IEC60439 - 1, GB7251.1 - 2005 "Commutatore a bassa tensione e apparecchiature di controllo", JB / T9661 - 1999 "Commutatore di estrazione a bassa tensione" e GB / T9466 "Metodi di prova di base per commutatori a bassa tensione" e IEC1641 "Regule di prova per commutatori a bassa tensione chiusi e apparecchiature di controllo in caso di arco causato da guasti interni". I suoi parametri tecnici sono:

Performance caratteristiche

Il telaio di base del dispositivo è una struttura di assemblaggio combinata, montato con profili standard, e il materiale del telaio viene lavorato e assemblato da lastre laminate a freddo.

Caratteristiche:

Il Le parti di base del telaio sono 8MF Profili laminati a freddo, e i due i lati dei profili hanno fori di montaggio con modulo di 20 mm e 100 mm rispettivamente, rendendo l'assemblaggio del telaio flessibile e conveniente.

Il telaio è diviso in camera unità funzionale, camera bus orizzontale e camera cavi, e le camere sono separate da lastre di acciaio. Anche le unità funzionali stesse sono isolate l'una dall 'altra, limitando la portata di impatto dell' incidente. E la piastra di copertura superiore può essere aperta per facilitare l'installazione di barre di bus orizzontali.

Le porte delle unità funzionali sono dotate di meccanismi meccanici di interblocco, che migliorano la sicurezza contro le scosse elettriche.

Tutti i Componentei elettrici sono fissati nell 'unità funzionale, mentre i Componentei principali (interruzioni) sono tirati fuori o collegato, che è facile da mantenere e revisionare.

Quando La profondità del gabinetto è coerente con Il GCS -0.4 a bassa tensione pull-out commutatore, può essere montato in croce e utilizzato.

Tipo

Secondo l'uso, può essere diviso in centro di distribuzione di energia (gabinetto PC) ed elettrico Centro di controllo motore (MCC armadio); secondo l'installazione metodo, è diviso in due tipi: separazione della parete e installazione della parete; secondo l'operazione, è diviso in operazione unilaterale e operazione a doppia faccia; secondo la forma strutturale, Ci sono due tipi di uscita laterale e uscita posteriore

Partizione del Gabinetto

Centro di distribuzione (PC)

Il gabinetto del PC è diviso in quattro compartimenti:

Compartimento busbar orizzontale: nella parte superiore del gabinetto

Compartimento unità funzionale: sul lato destro di fronte al gabinetto Compartimento per cavi: sul retro dell 'armadio

Canale di decompressione: anteriore del compartimento della barra bus

GDF Fixed Partition Switchgear è un 3b metodo di separazione, che si riflette principalmente nel comparto dei Componentei principali, secondario Componente Il compartimento di collegamento e il compartimento di collegamento del cavo e del bus sono tutti spazi funzionali separate. Il comparto dei Componentei principali e secondari si trova di fronte al gabinetto, il cavo il compartimento è situato dietro l'armadio, il compartimento della barra bus è situato nella parte superiore dell 'armadio e al centro del lato dell' armadio, e il canale di dissipazione di calore e di sollievo di pressione professionale è situato in La parte anteriore del compartimento busbar.

Misure chiave per raggiungere la separazione 3b:

A. Ogni compartimento di unità funzionale è chiuso individualmente;

B. Il comparto dell 'autobus orizzontale è separato da piastra metallica tra il comparto dell' unità funzionale e il comparto dei cavi;

c. Il compartimento dell 'elemento secondario e il compartimento dell' elemento principale sono separati da lastre metalliche;

D. La stanza dell 'unità funzionale e la stanza della barra di bus verticale e il canale di slievo della pressione sono separati da piastre metalliche o piastre isolanti, e Il la partizione tra la stanza dell 'unità funzionale e il canale di rallentamento della pressione è dotata di una valvola, quando l'arco viene attivato nella stanza dell' unità funzionale, la valvola viene aperto, e il canale di rallentamento della pressione viene aperto, in modo da limitare l'arco al comparto funzionale o alla posizione in cui si verifica l'arco, in modo da garantire un Quando un 'unità fallisce, l'arco non si espanderà per influenzare altre unità. unità.

e. Le stanze delle unità funzionali sono separate da piastre metalliche.

Il sistema Busbar

Il il bus principale dell 'armadio di commutazione è impostato sulla parte superiore dell' armadio, e il bus di distribuzione di potenza (barra bus verticale) è assemblato in un canale verticale chiuso, che può impedire la scarica causata dall 'arco e prevenire il contatto umano.

Il gabinetto è dotato di un ' unità indipendente Il PE sistema di terra e un conduttore neutro, che sono installati nella parte inferiore del gabinetto in tutto il dispositivo, e Ogni circuito può essere collegato a terra o a zero nelle vicinanze. La struttura del telaio è tutta rivetta con viti auto-taccante, che ha un alto affidabilità di terra.

Il il bus neutro e il bus neutro di protezione sono installati parallelo alla parte inferiore del comparto dell 'unità funzionale e installati verticalmente nella stanza del cavo, e se il filo N e il filo Il PE sono separati da un isolante, il Il filo N e il filo Il PE vengono utilizzati separatamente, e se il conduttore è corto tra i due è pronto linedi Il PE / N.

Proteggere il sistema di terra

Il circuito di protezione del dispositivo è composto da due parti: di Il PE Wire (o Pen Wire) questo è installato separatamente e si estende per tutta la lunghezza della disposizione e una parte strutturale conduttiva.

Le parti in metallo del dispositivo, ad eccezione della porta e della piastra di sigillazione dell 'orologio, sono galvanizzate, e il collegamento delle parti E 'stato attentamente progettato in modo che possa passare una certa corrente di corto-circuito.

Unità funzionali

Il gabinetto MCC a partizione fissa ha 4 unità funzionali:

6E: altezza 150 × larghezza 600 × profondità 400 8E: altezza 200 × larghezza 600 × profondità 400 16E: altezza 400 × larghezza 600 × profondità 400 24E: altezza 600 × larghezza 600 × profondità 400

Interlock meccanico

Il meccanismo di funzionamento di ciascuna unità funzionale e il pannello della porta della stanza dell 'unità sono dotati di un meccanismo di interblocco meccanico per garantire che il pannello della porta non può essere aperto nello stato chiuso, e il meccanismo di funzionamento sul pannello della porta può essere bloccato per bloccare l'interruptor in posizione di chiusura o apertura per prevenire incidenti causati da operazioni non operative.

Utilizzare

Interruttore a bassa tensione fisso domestico ed estero GDF-0.4 tipo separato fisso bassa tensione commutatore È progettato E sviluppato dalla nostra azienda Secondo il tecnico livello e caratteristiche di Il Gabinetto 。È adatto per AC 50HzRated Working voltage di 400V nel sistema come illuminazione di potenza, elettricità, lavoro corrente di 2500A e inferiore È usato per la generazione di energia elettricaTrasmissione e sistema di distribuzione della conversione energetica e controllo della protezione.

Ambiente d'uso

(1)La temperatura dell ' aria ambiente non è superiore a 40 ° C e non inferiore a -5 ° C. Il la temperatura media per 24 ore non è superiore a quella  35 ° C.

(2)L'altitudine non deve superare i 2000 metri.

(3)l'umidità relativa dell 'aria circostante non deve superare il 50% a una temperatura di 40 ° C, e Bisogna permettere un ' umidità relativa elevata alla temperatura più bassaCome, come 90% a 20 ° C.

(4)L'inclinazione del dispositivo e della superficie verticale non dovrebbe superare il 5% quando installato, e l'intero armadio dovrebbe essere relativamente piatto.

(5)Il dispositivo deve essere installato in un luogo in cui non ci sono vibrazioni violente e shock e non è sufficiente a causare Componentei elettrici corrosione.

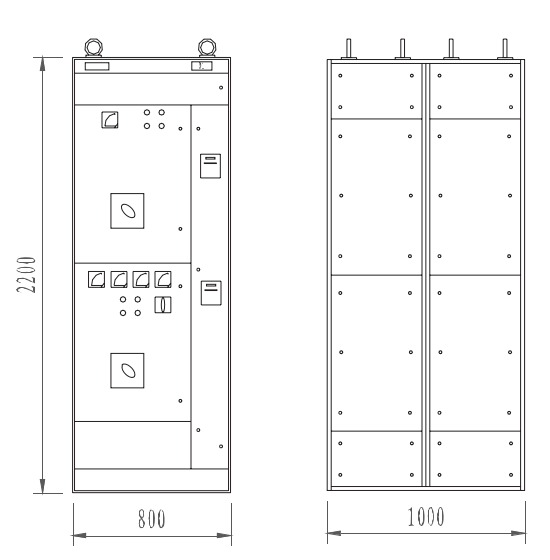

Fig.1 Cabinet Busbar e cabinet di ingresso] tipo di dimensione del contorno

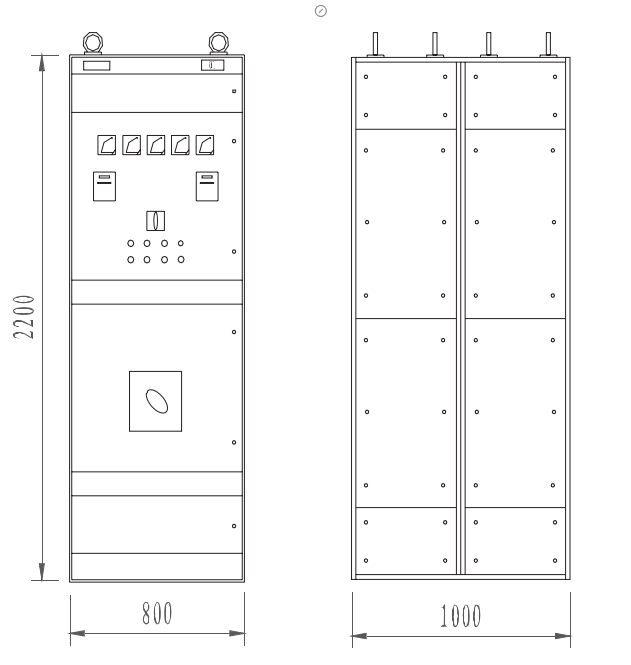

Fig.2 Dimensioni del gabinetto di ingresso tipo II

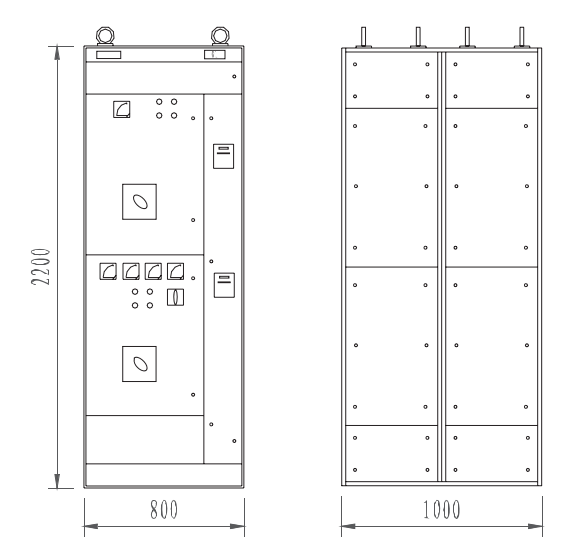

Fig.3 Dimensioni complessive dell 'armadio di controllo e dell' armadio condensatore

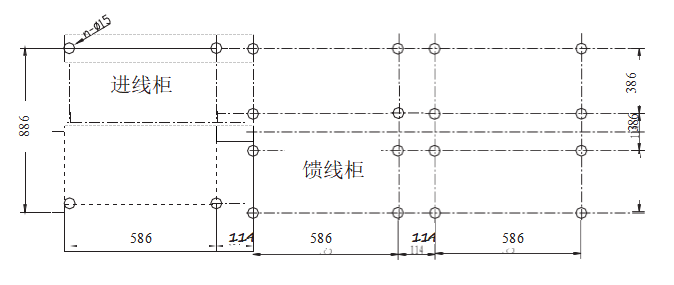

FIG. 4 Dimensioni di installazione

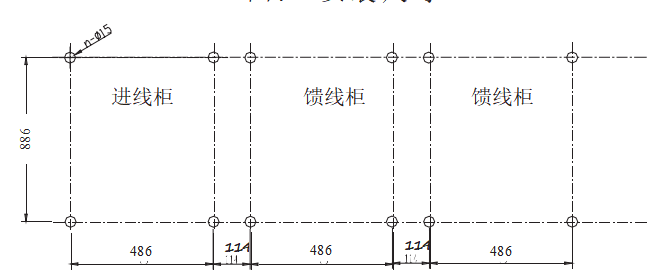

Fig.5 Dimensioni di installazione degli armadi a stringhe
