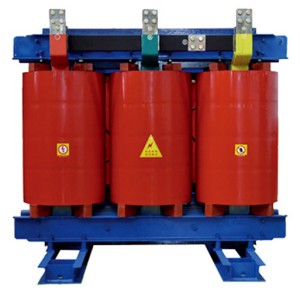

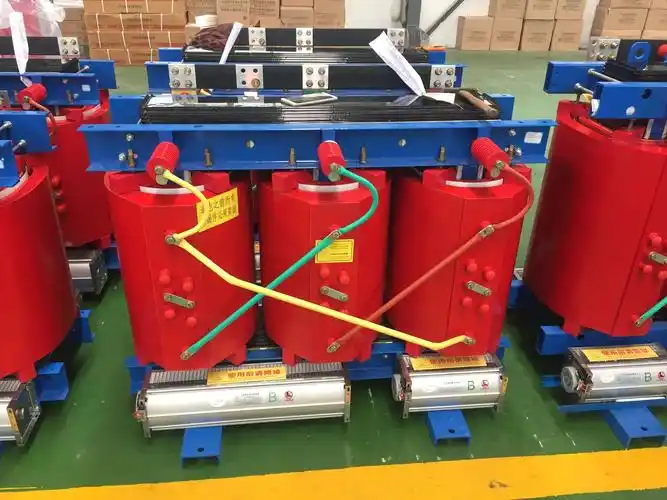

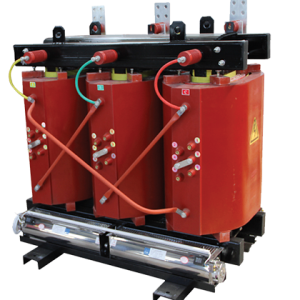

trasformatore: SC (B) 12\14 trasformatore a secco

1. Environmental conditions of product use

1.1 Ambient temperature: upper limit 40°C, lower limit -25°C (indoor);

1.2 The altitude does not exceed 1000m;

1.3 Relative humidity: the daily average is not greater than 95%, and the monthly average is not greater than 90%;

1.4 The intensity of the earthquake does not exceed 8 degrees;

1.5 There is no fire, explosion hazard, serious pollution, chemical corrosion and violent vibration places.

2. Main technical data of transformers:

For details, please refer to the "Prodotto Inspection Report"

3. Inspection before using the transformer

3.1 Dopo il trasporto a lunga distanza, il trasformatore deve essere ispezionato se l'isolamento tra la vite del giogo, il morsetto e il nucleo è buono, se il nucleo è multi-punto a terra, se gli elementi di fissaggio sono allentati, se la distanza di isolamento tra ciascuna parte del conduttore soddisfa i requisiti, e se il filo conduttore è danneggiato.

3.2 The transformer must be checked whether all data meets the requirements before it is put into operation.

4. Trasformatore operation

4.1 Preparation before transformer operation:

Prima di mettere in funzione il trasformatore, controllare i dati della targhetta e se la tensione della targhetta e la tensione di linea corrispondono; Controllare se il dispositivo di messa a terra del trasformatore è buono; Se l'isolamento del trasformatore è qualificato, ecc., Dopo aver verificato che tutto soddisfi i requisiti, il trasformatore può essere messo in funzione.

4.2 Operating Standards:

(1) aumento della temperatura ammissibile: quando il trasformatore è in funzione, in condizioni normali, non deve superare la temperatura consentita dal materiale isolante. (Vedere il "Rapporto di ispezione del prodotto" per il grado di isolamento)

(2)carico ammissibile: Quando il trasformatore è sotto carico, si riscalda a causa della perdita di rame e perdita di ferro, maggiore è il carico, più calore, maggiore è l'aumento della temperatura, quando il carico del trasformatore è abbastanza grande, il trasformatore può superare l'aumento della temperatura ammissibile, quindi è facile danneggiare l'isolamento, per questo motivo, il funzionamento del trasformatore, c'è un carico continuo e stabile ammissibile, cioè, Quando il trasformatore è in funzione, è generalmente richiesto di non superare il valore nominale specificato nella targa.

(3)Variazione di tensione ammissibile: La tensione applicata al trasformatore durante il funzionamento può essere uguale o inferiore alla tensione nominale del trasformatore, a causa della sovrasaturazione del nucleo del trasformatore dopo la magnetizzazione, anche se viene applicata una piccola sovratensione al trasformatore, causerà un grande aumento dell 'induzione magnetica in modo irregolare. Più grande è l'induzione magnetica nel trasformatore, più elevate sono le armoniche di tensione, maggiore è la corrente a scarico, più alta è la corrente a scarico, più nitida è la distorsione della forma d'onda di tensione, che è particolarmente pericolosa per i trasformatori di tensione più elevati. Secondo quanto sopra, è stabilito che la tensione applicata del trasformatore non deve generalmente superare il 105% del valore nominale del connettore del rubinetto e la corrente sul lato secondario del trasformatore non deve essere superiore al valore nominale.

(4) Valore ammissibile della resistenza di isolamento: generalmente utilizzare un misuratore megaohm 1000-2500 volt per misurare il valore di resistenza di isolamento. Il metodo di base per misurare lo stato di isolamento del trasformatore consiste nel confrontare il valore di resistenza di isolamento misurato durante il funzionamento con i dati originali determinati prima dell'operazione. Quando si misura, nelle stesse condizioni di umidità ambiente, se isolato

A sharp drop in resistance to 50% or less of the initial value is considered unsuitable.

5. Maintenance, inspection and fault analysis of transformers

5.1 Maintenance of transformers

Il carico del trasformatore deve essere monitorato in base all'amperometro, al voltmetro, ecc. Il trasformatore installato nella sottostazione dove spesso è presente personale in servizio dovrebbe monitorare il funzionamento del trasformatore in base allo strumento sul pannello di controllo e leggerlo ogni ora

Quando il misuratore non è nella sala di controllo, dovrebbe essere registrato almeno due volte per turno. Inoltre, è necessario eseguire la regolazione del carico. Per i trasformatori di distribuzione, il loro carico trifase dovrebbe essere misurato a grandi carichi e, se viene trovato uno squilibrio, dovrebbe essere ridistribuito.

Oltre al monitoraggio del carico, è necessario monitorare anche l'aumento della temperatura. Anche il termometro installato sul centralino dovrebbe essere registrato almeno due volte per turno.

5.2 Inspection of transformers:

(1) Inspection time: The substation with frequent personnel on duty should inspect the transformer at least once a day.

(2) Inspection content:

Ispezione esterna: se la natura dell'audio del trasformatore è "ronzante" forte e se c' è un nuovo tono; se ci sono fenomeni anomali nei cavi e nelle sbarre; aumento della temperatura del trasformatore, ecc.

5.3 Fault analysis of transformers

(1)Riduzione dell 'isolamento: durante il funzionamento dei trasformatori, spesso si verifica un fenomeno di riduzione dell' isolamento. La caratteristica più fondamentale della riduzione dell 'isolamento è che la resistenza dell' isolamento diminuisce, con conseguente aumento della corrente di perdita, generazione di calore grave e aumento della temperatura durante il funzionamento, che promuove ulteriormente l'invecchiamento dell 'isolamento. o continuare, le conseguenze sono molto gravi, e una delle ragioni per la caduta dell 'isolamento è l'umidità dell' isolamento; La seconda ragione è l'invecchiamento dell 'isolamento.

(2) Eccessivo aumento della temperatura: il simbolo più evidente di eccessivo aumento della temperatura è che il puntatore dell'amperometro supera il limite predeterminato, il trasformatore si riscalda e, nei casi più gravi, il dispositivo di protezione agisce e interrompe il circuito. Le ragioni per l'aumento della temperatura elevata sono:

ACorrente eccessiva, carico eccessivo, superiore al limite consentito del trasformatore: trasformatore collegato a Y/Y0-12, il surriscaldamento si verificherà anche quando il carico trifase è sbilanciato. Il trasformatore può essere scollegato, ad esempio quando si collega a quello esterno

Se la fase si rompe, ci sarà una circolazione attraverso l'avvolgimento interno e si verificherà un sovraccarico locale. Il bullone di serraggio del trasformatore è sciolto (questo problema è soggetto a quando il trasformatore è vibratorio). La resistenza magnetica aumenta, il carico reattivo aumenta e si verifica sovracorrente quando è presente anche lo stesso carico di potenza. La connessione inversa dell 'avvolgimento provoca un potenziale insufficiente durante il funzionamento, con conseguente sovracorrente, e sovracorrente si verificherà anche quando il trasformatore è caricato.

b Poor ventilation: dust on the surface of the transformer, blocked air ducts, rising ambient temperature, etc.

c Internal damage to the transformer, such as coil damage, short circuit, etc.

(3)Suono anormale: Quando il trasformatore funziona normalmente, emette un suono di ronzio continuo e simmetrico, e il suono di ciascun tipo di trasformatore è diverso, e il trasformatore è forte, e il suono sarà forte. Alcuni nuclei del trasformatore non sono escalonati, ma vengono prima impilati in un pezzo intero e poi pressati con bulloni, quindi il suono è particolarmente forte durante il funzionamento, ma questo suono non cambia ogni volta, che non ha alcun impatto sul funzionamento normale. Quando il suono aumenta durante il funzionamento, uno è quello di controllare se la tensione applicata è troppo alta, e l'altro è quello di controllare se il nucleo è troppo sciolto, se è troppo sciolto, deve essere serrato.

Quando il trasformatore emette un suono "squittio", significa che c' è un flashover e la parte affilata della parte metallica del trasformatore deve essere controllata per vedere se è opaca.

When the transformer has a "beep" sound, it means that there is a breakdown phenomenon, which may occur between the coil or the core and the clamp.

(4) L'innesco automatico del dispositivo del trasformatore: in questo momento, controlla se c' è un cortocircuito, un sovraccarico e un guasto della linea secondaria all'esterno, se la causa del guasto non è esterna, la resistenza di isolamento deve essere controllata.

(5)Utilizzare metodi di prova per verificare i guasti: Molti guasti non possono essere giudicati correttamente mediante ispezione intuitiva esterna, come cortocircuiti inter-turno, scarica o guasto della bobina interna, guasto dell 'isolamento della bobina interna e della bobina esterna, ecc. che deve essere combinata con l'ispezione visiva per la misurazione di prova al fine di giudicare rapidamente e accuratamente la natura e la posizione dei difetti (vedere Tabella 1 per i dettagli). L'analisi dei guasti del trasformatore è riportata nella Tabella 2.

Table 1: Test items and methods for transformer fault inspection

Table 2: Trasformatore fault analysis
