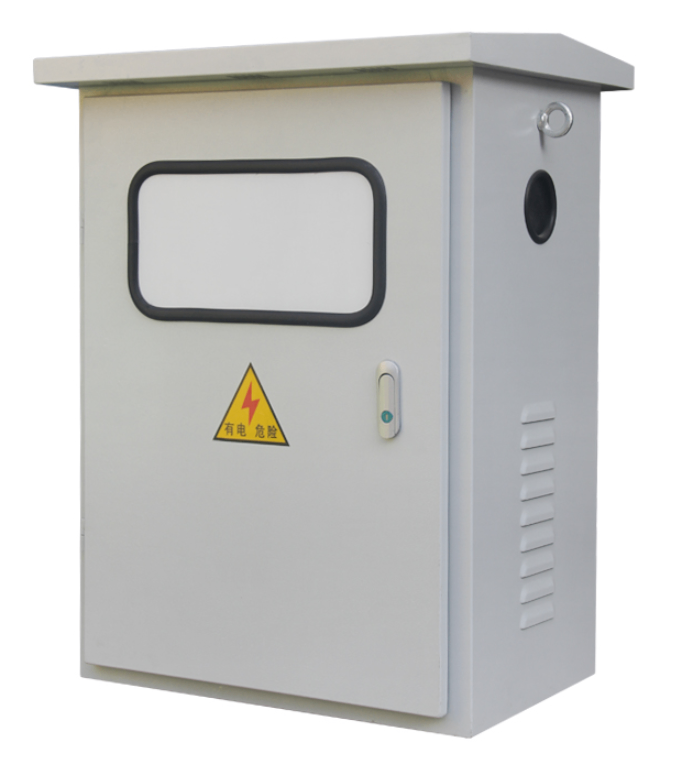

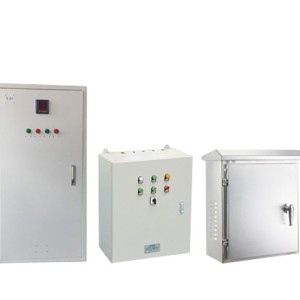

Scatola di distribuzione a bassa tensione JXF

1. Il telaio del commutatore a bassa tensione JXF è una struttura combinata e lo scheletro di base è assemblato in acciaio a forma di C. Tutte le parti del rack dell 'armadio sono galvanizzate e sono saldamente collegate al rack dell' armadio di base mediante viti di bloccaggio autotappianti o bulloni esagonali di grado 8,8, oltre alle porte, alle partizioni, ai supporti di montaggio e alle unità funzionali della barra bus corrispondenti ai cambiamenti dello schema per assemblare un armadio di commutazione completo. Le dimensioni interne, le parti e le dimensioni del compartimento del commutatore sono tutte modulate (E = 25mm).

2. Ogni armadio di tipo JXF combinato a bassa tensione apparecchi di commutazione è diviso in tre stanze, vale a dire la stanza barra di bus orizzontale (sul retro dell 'armadio), la camera di cassetto (sulla parte anteriore dell' armadio) e la stanza dei cavi (alla parte inferiore dell 'armadio o sul lato destro della parte anteriore dell' armadio). Le camere sono separate l'una dall 'altra da piastre in acciaio o piastre funzionali di plastica ignifugo ad alta resistenza, e ci sono piastre metalliche con fori di ventilazione tra i cassetti superiori e inferiori per prevenire efficacemente gli incidenti causati dall' arco di volo dell 'elemento di commutazione o dal cortocircuito tra l'autobus e altre linee.

3. La progettazione strutturale di apparecchi di commutazione a bassa tensione JXF può soddisfare i requisiti di vari schemi di linea di ingresso e di uscita: su in e fuori, su in e fuori, giù in e fuori, e giù in e fuori.

4. Progettazione compatta: ospita più unità funzionali in uno spazio ridotto

5. Le parti sono altamente versatili e flessibili, con E = 25mm come modulo, e la struttura e l'unità di estrazione possono essere combinate arbitrariamente per soddisfare le esigenze della progettazione del sistema.

6. L'autobus è protetto da una scheda funzionale in plastica antifiamma ad alta resistenza e ad alta resistenza isolante, che ha prestazioni anti-arco di guasto e rende l'operazione e la manutenzione sicure e affidabili.

7. Il meccanismo di interblocco meccanico di varie dimensioni dei cassetti soddisfa le normative standard e ci sono tre posizioni ovvie di connessione, prova e separazione, che è sicuro e affidabile.

8. Progettazione modulare standard: Può essere composto da unità standard come protezione, funzionamento, conversione, controllo, regolazione, misurazione e indicazione, e può essere assemblato arbitrariamente secondo i requisiti.

9. L'uso di materie plastiche ingegneristiche antifiamma ad alta resistenza rafforza efficacemente le prestazioni di protezione e sicurezza.

10. Alto grado di generalizzazione, standardizzazione e facile assemblaggio. Con un 'affidabile garanzia di qualità

11. Il gabinetto può scegliere i diversi livelli di protezione in base ai diversi requisiti dell 'ambiente di lavoro.

12. Continuità e affidabilità della protezione delle attrezzature

1. Scopo di applicazione

Questo prodotto è adatto per l'utilizzo in circuiti con frequenza AC di 50Hz e tensione di funzionamento nominale di 500V e inferiore. Sotto requisiti speciali, il livello di protezione può raggiungere IP5 con fori knock-out, e la linea di ingresso multi-tubo può riservare piastre a foro aperto di installazione dal vivo, con una corrente nominale massima fino a 400A, che è particolarmente adatto per gli utenti industriali e minerari per misurare e fare scatole, e la protezione del guscio del prodotto è IP53.

Il prodotto è conforme a: IEC60439.1 - 1993 "Low Voltage Switchgear Control Equipment" GB7251.1 - 2005 "Low Voltage Switchgear Control Equipment".

2. Modellolo e Significato

 Il diagramma strutturale di Il JX F □□□/□□ Il significato e il significato di ogni parte sono spiegati, tra cui "JX sta per scatola di controllo montata a parete; F per tipo di protezione; Codice della cerniera: 1 - indica cerniera scura, 2 - indica cerniera aperta; H - altezza del gabinetto; W - larghezza del gabinetto; D - profondità della scatola; Metodo di installazione: R nascosto, M esposto, W all 'aperto"

JX F □□□/□□

Modo di installazione: R nascosto, M esposto, W all 'aperto

Profondità del gabinetto (D)

Larghezza del gabinetto (W)

Altezza del gabinetto (H)

Codice della cerniera: 1 - Indica una cerniera nascosta

2 - indica una cerniera aperta

Indica un tipo di protezione

Box di controllo Wall-mounted

3. Condizioni ambientali d'uso

1. Temperatura: la temperatura dell ' aria ambiente non supera 40 ° C, e il limite inferiore della temperatura dell 'aria ambiente è -50 ° C.

2. Temperatura: l'umidità relativa dell 'aria non supera il 50% alla temperatura massima di 40 ° C, e l'umidità relativa più alta può essere consentita a temperature più basse, come ad esempio fino al 90% a 10 ° C.

3. Altitudine: l'altitudine del sito di installazione non supera i 2000m.

4. Categoria di installazione: Classe II.

5. Livello di inquinamento: Livello 3.

4. Caratteristiche

La struttura è saldatata da lastre di acciaio sottili, strumenti di misura, indicatori di pulsante e interruttori di controllo, ecc. Può essere installata sulla porta. Altre attrezzature elettriche come contattori, interruttori, blocchi terminali, ecc. essere installati.

Sulla scatola all 'interno della scatola. Ci sono fori knock-down sulle pareti superiori e inferiori del guscio della scatola, che è conveniente per l'installazione di varie specifiche di tubi elettrici e cavi.

5. Principali parametri tecnici

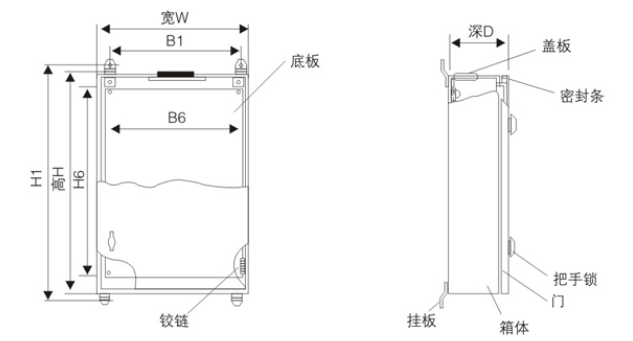

6. Forma e dimensioni di installazione

Diagramma schematico di installazione del contorno

7. Principali parametri tecnici
