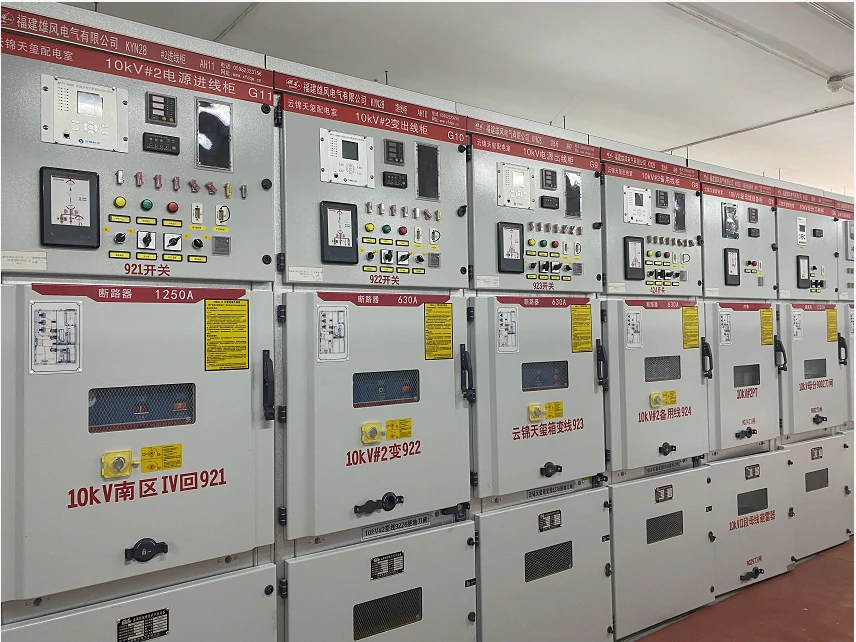

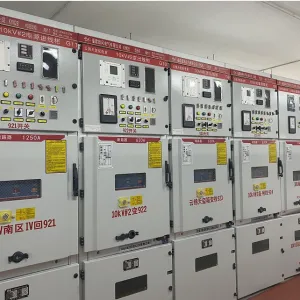

KYN28 - 12 Commutatore di media tensione

Utilizzare le condizioni ambientali

◆ Temperatura dell 'aria ambiente: Limite superiore 40 ° C Limite inferiore -10 ° C in aree generali:

◆ A.ltitudine: 1000m;

◆ Umidità:

Umidità relativa: la media giornaliera non è superiore al 95% e la media mensile non è superiore al 90%;

Pressione del vapore acqueo: la media giornaliera non è superiore a 2,2 KPa e la media mensile non è maggiore di 1,8 KPa

La condensa può verificarsi quando la temperatura precipita, accompagnata da sporcizia, e questo prodotto è adatto a due condizioni ambientali più dure delle seguenti condizioni normali:

(1). Condensa rara (non più di due volte al mese in media) con sporcizia mite;

(2). Generalmente nessuna condensa (non più di due volte l'anno in media) con grave inquinamento;

◆ Non ci sono incendi, rischi di esplosione e inquinamento grave abbastanza da corrodere il metallo e danneggiare l'isolamento e altri luoghi difficili;

◆ Non ci sono vibrazioni violente, dossi e inclinazione verticale di non più di 80;

Nota: (1) Lo stoccaggio e il trasporto sono consentiti a -30 ° C;

(2) Quando l'altitudine supera i 1000m, deve essere gestita in conformità con JB/2102 "Requisiti tecnici per le aree di altitudine per l'uso di elettrodomestici ad alta tensione"; Quando l'altitudine non supera i 2000m, l'apparecchiatura ausiliaria a bassa pressione non deve prendere alcuna misura;

(3) Quando le condizioni effettive di utilizzo sono diverse da quanto sopra, dovrebbe essere negoziato tra l'utente e il produttore.

Modello e Significato

K e N 28 - 12 / □ - □

                              Rated Corrente di cortocircuito di rottura (KA.)

                                Rated corrente (A.)

Rated tensione (KV).

└─Progettazione numero di serie

└─Indoor

└─ Sposta il tipo

di metallo A.rmatura

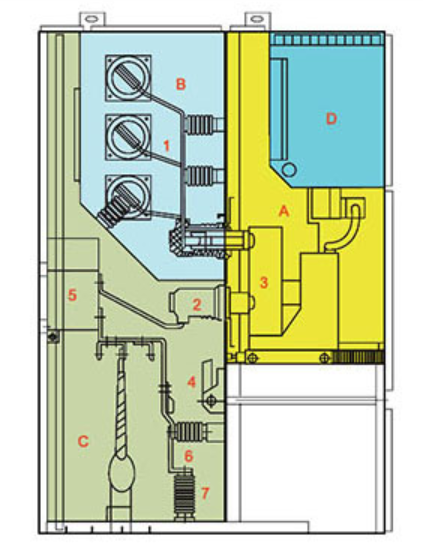

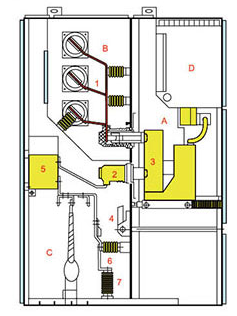

Diagramma schematico della struttura del commutatore

Figura 1

A.. Compartimento interruttore B. Compartimento Busbar

C. Il Camera Cable D. Camera degli strumenti Relay

1. Busbar 2. Disco a contatto statico 3. Circuit Breaker

4. Interruttore di terra 5. Trasformatore attuale

6. Divisori di tensione capacitive 7. A.rresto Lightning

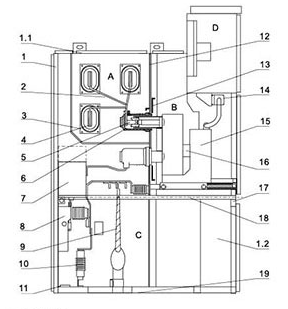

Fig.2 Diagramma schematico della struttura del Switchgear è

1. A.bitazione 2. Piccolo busbar 3. Busbar sleeve 4. Busbar principale

5. Dispositivo di contatto statico 6. Scatola di contatto statico 7. Trasformatore attuale

8. Interruttore di terra 9. Il cavo 10. A.rrestato 11 Il bus principale

12. Caricamento e partizione staccabile 13. Particolamento (flap) 14. Plug secondario

15. Carrello dell'interruttore 16. Dispositivo di riscaldamento 17. Partizione orizzontale estraibile

18. Meccanismo operativo dell 'interruttore a terra 19. Piatto di base

A..Stanza del busbar B. Stanza del carretto dell'interruttore C. Sala cavo D. Stanza degli strumenti a relè

1.1. Dispositivo di rilievo di pressione 1.2. Controllo di piccolo trunking

Rispettare gli standard

Il prodotto soddisfa le seguenti norme:

1.IEC-298

2.GB3906-1991

3.DLT404-19974. GB / T11022 - 1999

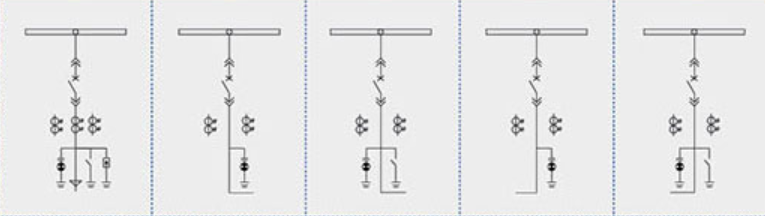

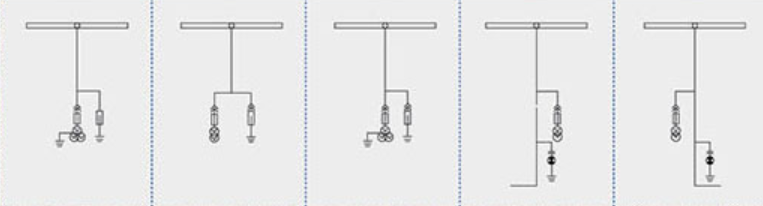

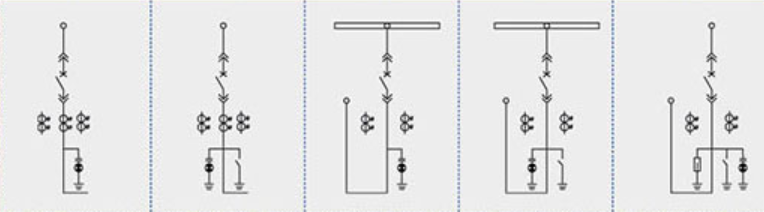

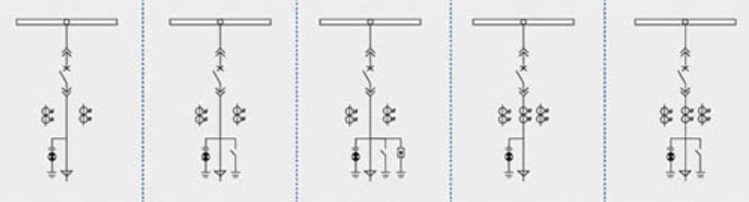

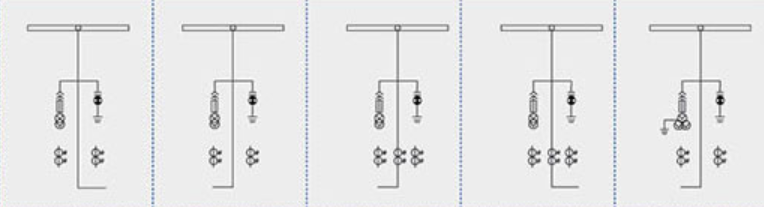

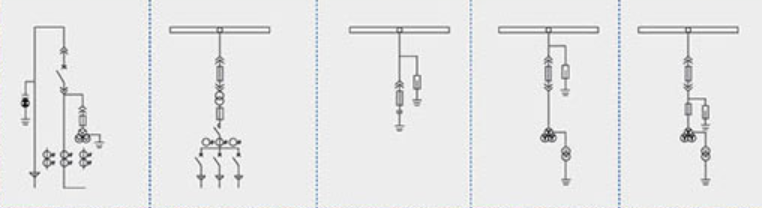

Schema di cablaggio primario
