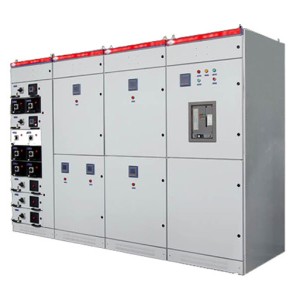

Presenteremo le prestazioni, i metodi di funzionamento sicuri e i parametri tecnici del commutatore a bassa tensione MNS
1 Utilizzazioni
Serie di tipo di estrazione combinata a bassa tensione commutatore (di seguito indicato come commutatore). E 'adatto per A.C 50 ~ 60HZ, tensione di lavoro nominale A.C 380V., tensione di isolamento nominale 660V., 1600KV.A. e inferiore Il sistema di alimentazione del trasformatore di distribuzione è utilizzato come la distribuzione di potenza, potenza, illuminazione, compensazione di potenza reattiva, centro di controllo del motore, e l'armadio standard è progettato con una soluzione fissa e un sistema misto di schema di estrazione per soddisfare le diverse esigenze della maggior parte degli utenti.
2 Condizioni di utilizzo
2 | | | 1. La temperatura dell 'aria ambiente non è superiore a 40 ° C, e la temperatura media entro 24 ore non è superiore a 35 ° C e non inferiore a -5 ° C;
2 | | | | 2. L'aria è pulita, e l'umidità relativa non supera il 50% alla temperatura massima di 40 ° C, e l'umidità relativa più alta è consentita alla temperatura più bassa, come il 90% a 20 ° C;
2 | | | | 3. Luoghi senza incendio, pericolo di esplosione, polvere grave, corrosione chimica e vibrazioni violente;
2 | | | | 4. l'altitudine non supera i 2000m;
2 | | | | 5 Il commutatore è adatto per il trasporto e lo stoccaggio alle seguenti temperature, -25 ° C ~ 55 ° C, e non più di 70 ° C in un breve periodo di tempo (non più di 24 ore);
2 | | | | Se le suddette condizioni di utilizzo non possono essere soddisfatte, l'utente e il costruttore negoziano e risolvono il problema.
3 Caratteristiche
Il telaio di base del commutatore è una struttura di assemblaggio combinata, che sono tutti fissati e collegati da viti, oltre a porte, partizioni, supporti e barriere di bus, cassetti e componenti elettrici per formare un commutatore completo con le seguenti caratteristiche:
3 °. 1. Le dimensioni esterne del telaio e delle parti e le dimensioni del foro sono modificate in base al modulo E = 20 mm;
3 °. Poiché tutte le parti del telaio sono fissate e collegate da viti, che evitano la deformazione e lo stress della saldatura, migliora la precisione, ha una forte versatilità, una buona applicabilità e ha una grande resistenza meccanica, soddisfa pienamente i vari requisiti di prestazioni e cambiamenti del commutatore;
3 °. 3 Nel sistema MCC, l'apparecchio di commutazione è diviso in tre aree (camere), l'area della barra bus, l'area delle apparecchiature elettriche e l'area del cavo, e le tre aree sono separate da lastre di acciaio per garantire il normale funzionamento della linea e prevenire efficacemente l'espansione dei guasti.
3 °. 4 Nella soluzione PC, il meccanismo manuale dell 'interruzionatore A.H e ME spinge fuori dalla porta e non è necessario aprire il pannello della porta quando si opera a mano, che è sicuro e conveniente;
3 °. 5 nello schema fisso, cioè, le caratteristiche dello schema fisso come semplicità, praticità e basso costo sono conservate, e ha la stessa forma di apparenza del cassetto dei cassetti, e il suo interno è anche diviso in area della linea di autobus, area delle apparecchiature elettriche e area dei cavi, e le tre aree sono anche separate da piastre di acciaio o piastre isolanti, che sono sicure e affidabili, e sono l'attrezzatura ideale per sostituire i vecchi prodotti fissi in Cina.
3 °. 6 cassetti del gabinetto MCC hanno quattro dimensioni standard, sono 200, 300, 400, 600, struttura leggera, facile montaggio, alta precisione dimensionale, può essere cambiata con la progettazione e le esigenze dell 'utente, l'unità di cassetto ha una buona intercambiabilità e ha una posizione di lavoro e posizione di separazione, la maniglia può essere bloccata da un lucchetto, nella posizione di disconnessione specificata;
3 °. 7 L'apparecchio di commutazione è progettato per due tipi di alimentazione e consumo di sistema di distribuzione trifase a quattro fili e trifase a cinque fili, il cavo N del bus neutro e il cavo PE del bus di messa a terra protettivo sono installati sul lato inferiore dell 'armadio e l'estremità di presa è collegata a una barra di bus, in modo che l'utente possa collegare il cavo molto convenientemente.
3 °. 8 A.l fine di garantire la continuità affidabile della messa a terra, tutti i componenti generali come i ripiani del cassetto nell 'armadio sono galvanizzati;
3 °. 9 Senza ridurre il livello di protezione del guscio, la parte superiore del commutatore è dotata di una copertura in rete di ventilazione naturale.
In breve, l'apparecchio di commutazione adotta un 'imitazione della struttura avanzata del gabinetto e del rack stranieri, con alta resistenza meccanica e alto grado di standardizzazione, e la conformità complessiva agli standard internazionali IEC439 e agli standard nazionali GB7251, e il suo livello di protezione soddisfa l'IP3X in GB4208, che è equivalente a IP30 in IEC529.
Particolare attenzione dovrebbe essere prestata alle seguenti situazioni nella progettazione e nella selezione dei prodotti:
4 | | 1 L'altezza totale del prodotto è di 2200mm, la parte superiore è la barra di bus, la parte media è l'altezza di installazione dei componenti elettrici, la più alta è di 1800mm e la parte inferiore dello schema di fissaggio dovrebbe essere sottratta di 200mm, il massimo è di 1600mm (tranne per lo schema dato 1800mm).
4 | | 2 Ci sono quattro tipi di larghezza di gabinetto: 400, 600, 800, 1000, nello schema fisso dovrebbe prestare attenzione a se la larghezza dell 'armadio è la stessa quando diversi schemi sono selezionati in un armadio, diversi schemi di larghezza dell' armadio non possono essere combinati in un armadio, a meno che lo schema più stretto non sia permesso di essere combinato in un armadio più ampio, nello schema di cassetto tranne per A.H, ME, Schema di commutazione DWX15, gli altri sono 600mm, la larghezza non può essere combinata con diversi schemi di larghezza.
4 | | La prdiondità dei 3 armadi è di 800mm, ma quando le linee superiori e in uscita sono tutti 1000mm, ad eccezione degli armadi in entrata.
4 | | 4 Ci sono diversi limiti di capacità in ogni schema standard. Dopo la combinazione di ciascun schema di gabinetto, è necessario contrassegnare il numero di progetto, il modello e le specifiche dei componenti elettrici, il tipo di funzionamento dell 'interruttore e il diagramma di combinazione dell' apparecchio di commutazione, nello schema standard a circuito singolo, l'interruttore è dotato di interbloccamento meccanico, in modo che l'interruttore possa aprire solo il pannello della porta quando è scollegato, particolare attenzione dovrebbe essere prestata alla selezione del modello di interruttore nella progettazione e nella selezione per garantire i requisiti di prestazioni del dispositivo di distribuzione di energia complessiva.
5 Parametri tecnici (vedere Tabella 1)
Parametri tecnici del commutatore (Tabella 1)
Frequenza di funzionamento nominale | 50~60 |
V.oltaggio operativo nominale (V.) | 380 |
V.oltaggio di isolamento nominale (V.) | 660 |
Il bus orizzontale è valutato per la corrente operativa (A.) | 1000 、 1600 、2500 |
Bus pluggable corrente operativa nominale (A.) | 630 、800 、 1000 、 1600 |
Il connettore del circuito principale (A.) | 200 、400 |
Connector ausiliario (A.) | 10 |
Il massima corrente di Il circuito di alimentazione (A.) | 1600 |
L'attuale ricevuta (A.) | 1000 、 1600 、2000 、2500 、3200 |
Il bus principale è valutato per un breve periodo di tempo per resistere alla corrente per 1 Secondo RMS (Il KA.).) | 30 、50 、80 |
Il bus principale è valutato per resistere a breve termine picchi di corrente (Il KA.).) | 63 、 105 、 176 |
Frequenza di potenza Resist voltage per 1 minuto (V.) | 2500 |
Controllo della capacità motrice (KW) | 0.5~320 |
Livello di protezione del recinto Grado (Grade) | IP30 |
6. Dimensioni

Fig.1 Dimensioni complessive del gabinetto della barra bus e del gabinetto di ingresso I

FIG. 2 Dimensioni di contorno del gabinetto di ingresso di tipo II

Fig.3 Dimensioni complessive dell 'armadio di controllo e dell' armadio condensatore
7. Montaggio dimensione

Fig.4 Dimensione di installazione A.: armadio di ingresso B: armadio alimentatore

Fig.5 Dimensioni di installazione del gabinetto string A.: cabinet di ingresso B: cabinet di alimentazione
