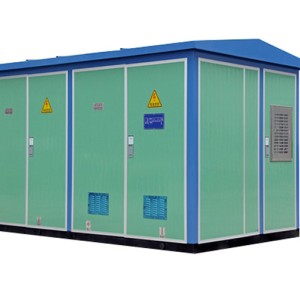

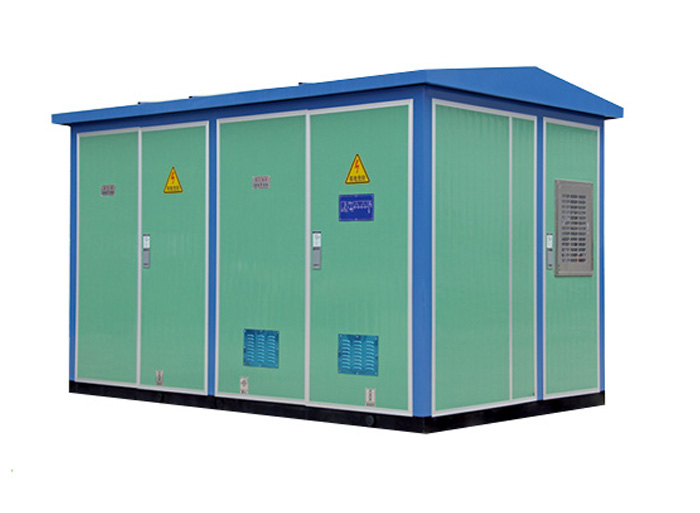

YBM (P) 35F / 0.69kV trasformatore inverter / sottostazione compatta

YBM (P) 35F / 0.69kV alta tensione / bassa tensione preinstallati prodotti serie di sottostazione sono appositamente progettati e sviluppati dalla nostra azienda per la generazione di energia eolica, la tensione di uscita della turbina eolica è di 0,69kV, aumentato a 35kV da 0,69 / 35kV trasformatore, e trasportato alla stazione di booster 35 / 110 kV dalla linea di cavi 35 kV dopo aver formato un 'Unitàà congiunta attraverso più circuiti sul lato di uscita 35kv. La sottostazione preinstallata è un prodotto completo della sottostazione che combina trasformatori step-up, apparecchiature di commutazione ad alta tensione, apparecchiature di commutazione a bassa tensione e trasformatori di potenza e altre attrezzature ausiliarie e si combina ragionevolmente con la scatola. Le sue prestazioni sono pienamente in linea con GB / T17467 "Sostazione preinstallata ad alta / bassa tensione", che è un nuovo tipo di sottostazione preinstallata sviluppata per i requisiti di uso speciale della generazione di energia eolica, con i vantaggi di forte set completo, facile installazione, breve periodo di costruzione, basso costo operativo, alta resistenza strutturale, forte prestazione anticorrosione, ecc., ed è pienamente adatto per spiagge, prati, deserti e altri ambienti operativi con condizioni naturali difficili, e le prestazioni soddisfano pienamente i requisiti di uso del parco eolico.

1. Modello e Significato

YB M (P) - 35 (F) / 0,69 - □

Capacità del trasformatore (kVA)

Voltaggio laterale basso (KV)

Dedicato ai parchi eolici

Alta tensione laterale (KV)

M: struttura Muzi, P: struttura Pinzig

Sostazione preinstallata ad alta / bassa tensione

2. Condizioni ambientali normali di utilizzo

2.1 Condizioni normali d'uso

2.1.1 Temperatura ambientale di funzionamento: la temperatura dell 'aria ambiente non supera i 45 ° C, e la media misurata entro 24 ore non supera i 35 ° C, e la temperatura minima dell' aria ambiente è -30 ° C;

Umidità ambientale: l'umidità relativa media giornaliera non supera il 95%; la pressione media giornaliera del vapore acqueo non supera 2,2 kPa e la media giornaliera dell 'umidità relativa non supera il 90%; la pressione media mensile del vapore acqueo non supera 1,8 kPa.

2.1.3 Altitudine: ≤ 1000 metri

2.1.4 Resistenza sismica: accelerazione sismica orizzontale: inferiore a 0,4 m / s2

Accelerazione verticale del terremoto: meno di 0,2 m / s °

Fattore di sicurezza: 1,67

2.1.5 Non c'è violenta vibrazione nel sito di installazione, e l'inclinazione non è superiore a 3 °;

2.1.6 La velocità del vento non è superiore a 35 m / s

2.2 Condizioni speciali di utilizzo

Se le normali condizioni di utilizzo non possono soddisfare i requisiti, può essere negoziato con il produttore.

3. Principali parametri tecnici

3.1 Parametri della variabile box

3.1.1 Voltaggio

Tensione nominale sul lato alta tensione: 35kV

Tensione nominale sul lato bassa tensione: 0,69 kV

3.1.2 Frequenza nominale: 50Hz

3.1.3 Livello d'isolamento nominale

Il livello di isolamento nominale del commutatore soddisfa le disposizioni della DL404 - 91 "Condizioni tecniche per l'ordine di commutatori ad alta tensione CA interni".

Lato ad alta tensione: tra terra e interruzione di isolamento di fase

Frequenza di potenza tensione di resistenza: 95kV 110kV

Tensione di picco di shock: 185kV 215kV

Lato bassa pressione:

Frequenza di potenza resistente tensione: 2500V

3.1.4 Numero di fasi: tre fasi

3.1.5 Livello di protezione del gabinetto: IP44D

3.2 Principali parametri tecnici dei trasformatori

3.2.1 Norme tecniche

Il trasformatore è conforme alle norme GB1094.1 ~ 1094.5 "Transformatore di potenza" e GB6451.1 "Parametri tecnici e requisiti per il trasformatore di potenza a tre fasi immerso in olio"

3.2.2 Parametri tecnici

4. Struttura e caratteristiche del prodotto

4.1.1 I parchi eolici sono generalmente costruiti in pianure mareali, mari poco profondi, praterie, deserti e altri luoghi con condizioni naturali scarse, e diversi processi anticorrosione sono utilizzati in base a diversi ambienti di utilizzo per garantire la vita utile delle sottostazioni preinstallate.

4.1.2 Il layout complessivo del trasformatore a scatola è il tipo "prodotto", e i suoi vantaggi sono i seguenti: struttura compatta, ragionevole, piccolo aspetto e volume; la connessione tra i componenti principali è conveniente e la quantità di fila di rame è notevolmente ridotta; lo spazio di cablaggio e lo spazio di manutenzione dei cavi di ingresso e di uscita sono grandi, che è conveniente per l'assemblaggio e la manutenzione. Struttura della Box: tutte le parti in metallo sono sabbiate, galvanizzate a caldo e dipinte, che possono garantire che l'attrezzatura sia utilizzata in un ambiente umido e pesante a spray sale con forte resistenza alla ruggine, tutti i pannelli delle porte e dei pannelli pareti, non c'è strato interstitivo e il mezzo è riempito con materiali isolanti compositi di poliuretano e silicato, che ha eccellenti prestazioni di isolamento termico per garantire che l'attrezzatura sia messa in funzione in modo sicuro e veloce in un ambiente freddo.

4.1.3 Il trasformatore adotta principalmente il trasformatore di potenza a bassa perdita S11 a tre fasi a doppia bobina immersa in olio a regolazione della tensione a carico, e altri tipi di trasformatori di potenza possono essere configurati in base ai requisiti. Il trasformatore di potenza di tipo S11 ha una serie di riforme nei materiali, nel processo e nella struttura, in modo che le prestazioni elettriche del prodotto abbiano raggiunto il livello avanzato di prodotti simili negli anni '90 internazionali, e la sua perdita di carico e la perdita di carico sono inferiori ai requisiti degli standard nazionali, con le caratteristiche di alta efficienza e bassa perdita, che possono risparmiare un sacco di consumo di energia e costi di esercizio, E i benefici sociali sono significativi. Il nucleo di ferro adotta un laminato a freddo di alta qualità orientato al grano in acciaio al silicio, il metodo di impilamento della giunzione di mitre completa, e utilizza l'iniezione di olio sotto vuoto.

4.1.4 Interruptor intelligenti o altre serie di interruttori a bassa tensione possono essere utilizzati sul lato a bassa tensione per distribuire la potenza e proteggere le linee e le attrezzature da sovraccarico, sottotensione, cortocircuito, messa a terra monofasica e altri guasti. Allo stesso tempo, un piccolo trasformatore di manutenzione è impostato sul lato a bassa tensione per gli utenti di fornire energia al sito di manutenzione. I fasci elettrici del telaio dell 'armadio a bassa tensione sono galvanizzati a caldo e anticorrosione.

5. Manutenzione, ispezione e precauzioni

5.1 Manutenzione

5.1.1 Ispezione regolare

A. Verificare se ogni segnale e indicatore è normale;

5.1.2 Ispezione annuale e manutenzione

A. Controllare se i punti di collegamento dei circuiti primari e secondari sono allentati o surriscaldati;

B. Utilizzare un megaohmmetro per controllare l'isolamento tra le fasi e il terreno per osservare se ci sono danni o invecchiamento;

c. Se il trasformatore è immerso in olio, l'analisi e l'ispezione del campione di olio essere effettuate almeno una volta l'anno in conformità con le normative.

rimuovere polvere e oggetti estranei;

eMapare diversi registri di ispezione.

5.1.3 Manutenzione e precauzioni

Quando un fenomeno anormale o una determinata parte è risultata anormale, deve essere fermato per la manutenzione o la sostituzione, e l'alimentazione superiore deve essere scollegata e un cavo di messa a terra affidabile deve essere appeso durante l'ispezione.

6. Ordine istruzioni

Al momento dell 'ordine, l'utente deve specificare che:

6.1 modello e quantità di sottostazioni preinstallate;

6.2 Modello di trasformatore e capacità;

6.3 Fornire il sistema primario elettrico e il diagramma schematico secondario
