Presenteremo le prestazioni, i metodi di funzionamento sicuri e i parametri tecnici del YBBD-12 trasformatore montato su pad
1. Frontier
Sottostazione a scatola semi-enterrata serie YBBD - 12 (denominata sottostazione a scatola semi-terranea, nota anche come sottostazione a scatola sotterranea del paesaggio) è una nuova generazione di trasformatori a scatola recentemente sviluppati sulla base della ricerca completa e della discussione della moderna costruzione e gestione urbana. La sua parte principale è sepolta sotterranea, occupando poco o addirittura nessun terreno, l'effetto visivo è molto buono, risolvendo efficacemente la contraddizione tra la carenza di terreni urbani e la psoriasi urbana, armoniosa e unificante con l'ambiente circostante, ed è molto apprezzata dalla maggior parte degli esperti e utenti. Sostazione di scatola semi-seppellito si riferisce all 'insieme completo della sottostazione di scatola è installato in una scatola completamente sigillata e l'intero è impostato al di sotto del livello del suolo, è lo stesso della sottostazione di tipo scatola di terra, l'attrezzatura interna è la stessa, la stessa tensione di ingresso 10KV è ridotta alla tensione di distribuzione 400 / 220V dal trasformatore e poi inviata al punto di carico, che può essere utilizzato per il sistema di distribuzione della rete anello, e può anche essere utilizzato come sottostazione di alimentazione terminale della rete elettrica radiale. La scatola semi sepolta ha un 'eccellente resistenza alla corrosione e alla pressione e ha una sigillatura assoluta.
La ricerca della "novità" e della "beautà" e la protezione ambientale delle moderne strutture elettriche urbane sono la tendenza della costruzione e dello sviluppo dell 'energia elettrica di oggi, ed è anche un importante simbolo del grado di modernizzazione e di civiltà di una città. Con lo scopo di creare attrezzature elettriche di prima classe, abbellire l'ambiente urbano e servire la società, la nostra azienda si sforza attivamente di risolvere l'installazione e la manutenzione delle attrezzature elettriche attuali, come l'ingegneria sotterranea della linea aerea, l'erosione dello spray sale del tifone costiero, la visione ambientale e molte altre difficoltà, Introduce e assorbe la tecnologia avanzata straniera per sviluppare sottostazioni a scatola semi-enterrata non metallica rispettose dell 'ambiente.
2. Panoramica
2.1. Model and meaning:
Y B BD □ / 0.4 □
«Capacità nominale del trasformatore KVA.»
└ Tensione nominale KV sul lato a bassa tensione
'Tensione nominale sul lato ad alta tensione KV, 12, 40.5
└─Installation method, BD semi-buried installation
└─Box substation
└─Pre-installed
2.2. Conditions of use:
Condizioni normali d'uso
A.) A.ltitudine
L'altitudine non supera i 1000m
B) Temperatura ambiente
Temperatura massima 40 °C
Temperatura minima-30 °C
C) Umidità relativa
A. 25 ° C, l'umidità relativa dell'aria non supera il 95% e la media mensile non supera il 90%.
d) Installation environment
L'ambiente di installazione dovrebbe essere privo di ovvio movimento di sporco, esplosivo, gas corrosivi e polvere. Il sito di installazione deve essere privo di violente vibrazione e shock e non può essere posto in luoghi bassi.
Condizioni speciali di utilizzo
Oltre alle normali condizioni d'uso di cui sopra, altre condizioni di utilizzo sono conformi alle disposizioni di GB1094.1, GB/T11022, GB/T14048.1 e GB7251.1.
2.3. Main parameters:
Numero di serie | A.rticoli | Unità | Unità ad alta tensione | Trasformatore | Camera a bassa pressione | |
Commutatore di carico | Fuso | |||||
1 | Voltaggio Rated | kV | 12 | 10/0.4 | 0.4 | |
2 | Rating attuale | A. | 630 | 12-125 | 300-2500 | |
3 | Tensione di resistenza alla frequenza di potenza nominale | kV | 42/48 | 35 | 2.5 | |
4 | Resistenza nominale all'impatto del fulmine | kV | 75/85 | 75 | 8 | |
5 | Classifica Breaking Current | Il KA. | 20 | 31.5 | ||
6 | Corrente di chiusura cortocircuito | Il KA. | 50 | |||
7 | Peak resistenza corrente | Il KA. | 50 | |||
8 | Classificato per corto termine resistenza corrente | Il KA. | 20 | |||
9 | Capacità rating | KVA. | ≤1600 | |||
10 | Livello di rumore | dB | <55 | |||
11 | Livello di protezione | Camera ad alta tensioneIP33,Camera del trasformatore IP23, Camera a bassa tensione IP33 | ||||
Caratteristiche:
|

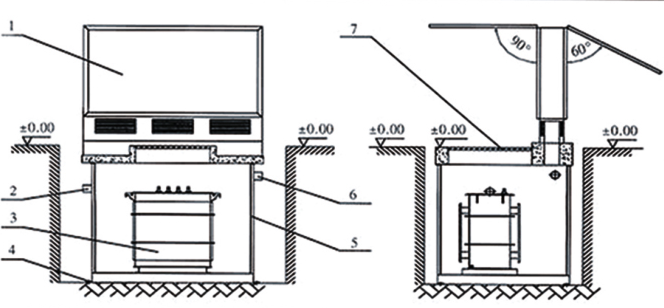

| Fig. 1 Schematic diagram of semi-buried box Trasformatore structure 1-A.pparecchiature per la distribuzione di energia a scatola leggera: 2-Foro di ingresso per cavo ad alta tensione; 3-Trasformatore combinato sotterraneo: foro di installazione della fondazione 4-Pitpit 5-Fondazione prefabbricata per il gioco a terra; 6-Foro di uscita del cavo a bassa tensione; 7-Copertura della porta operativa |
3.1 Structure
The structure of the semi-buried box Trasformatore is shown in Fig. 1.

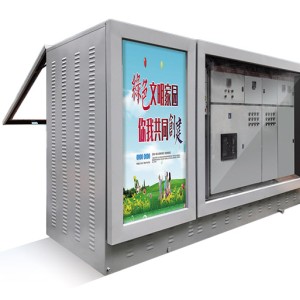

I trasformatori a scatola semi-seppelliti sono principalmente composti da trasformatori sotterranei e apparecchi di commutazione esterna a scatola di luce pubblicitaria. Il trasformatore sotterraneo è un nuovo tipo di attrezzature compatte per sottostazioni che combina trasformatori, interruttori di carico ad alta tensione, fusibili, ecc. che è installato nella fossa, non occupa spazio superficiale e può essere sommerso in acqua per un periodo di tempo. Il tipo di scatola di luce pubblicitaria per l'aperto è una struttura mista che integra cartelloni pubblicitari e apparecchi esterni, che è installato a terra. L'interno della scatola è un armadio di distribuzione di alta e bassa tensione all 'aperto, e i due lati sono scatole di luce pubblicitaria, che ha eccellenti effetti visivi.
3.2 Caratteristiche strutturali
3.2.1 Underground combined Trasformatore
Il trasformatore combinato sotterraneo utilizzato nel trasformatore sotterraneo ha le seguenti caratteristiche:
(1) La scatola è realizzata in acciaio inossidabile, completamente sigillata, con un livello di protezione IP68 e può essere immersa in acqua per il funzionamento.
(2) Le linee di ingresso e uscita ad alta e bassa tensione adottano metodi di cablaggio impermeabili e completamente sigillati, completamente isolati e completamente schermati, che sono più sicuri da usare.
(3) L'olio del trasformatore alchilico naftenico viene utilizzato per garantire una buona capacità di dissipazione del calore,
(4) È possibile utilizzare il nucleo di ferro in lega amorfa, che ha un significativo effetto di risparmio energetico.
(5) A.lto livello di resistenza al calore dell'isolamento e protezione dell'ambiente.
(6) Backup and plug-in fuses give the Trasformatore safer protection.
(7) L'interruttore di carico ha due, tre e quattro posizioni, che è adatto per una varietà di sistemi di alimentazione.
3.2.2 Prefabricated pit foundation
La fondazione della fossa della trasformazione sepolta è prefabbricata in fabbrica e la fondazione della fossa prefabbricata ha le seguenti caratteristiche:
(1) La fondazione della fossa può essere pre-pressata con piastre di acciaio superiori a 6mm e la struttura è completamente sigillata per garantire che l'acqua superficiale e altri detriti non possano entrare nella fossa: è possibile utilizzare anche una struttura prefabbricata in cemento armato, e la tecnologia impermeabile avanzata viene utilizzata per garantire che la fondazione non perda.
(2) Un serbatoio di raccolta dell'acqua è fornito sul fondo della fossa e una pompa sommergibile controllata dal sistema di drenaggio automatico è installata.
(3) Le staffe di montaggio del cavo ad alta e bassa tensione sono installate nella fossa per facilitare l'installazione e la fissazione del cavo.
(4) L'illuminazione impermeabile è installata nella fossa per una facile manutenzione.
(5) The foundation top cover is equipped with an open manhole.
3.2.3 Outdoor Switchgear è of advertising light box
(1) Il guscio protettivo del quadro adotta la struttura della scatola luminosa pubblicitaria e le due porte del guscio della scatola luminosa possono essere aperte a tutti gli angoli, e c' è un posizionamento di supporto a molla pneumatica, che è conveniente per il funzionamento e manutenzione del quadro.
(2) La scatola luminosa è dotata di uno strato di isolamento termico, che ha un buon effetto di isolamento termico.
(3) I due lati del guscio della scatola luminosa sono cartelloni pubblicitari e vengono adottati elementi emettitori di luce a LED con dimensioni ridotte e sorgente luminosa uniforme.
(4) La serratura della porta della scatola luminosa pubblicitaria e del quadro è impostata in modo indipendente e la manutenzione della scatola luminosa non influisce sul funzionamento del quadro.
(5) Il guscio della scatola luminosa è dotato di un dispositivo di allarme audio e leggero, che può inviare un segnale di allarme se è danneggiato dal mondo esterno.
(6) Il quadro adotta una struttura della porta a doppio strato, il livello di protezione raggiunge IP34 e il secondo strato è la porta dello strumento per garantire che dopo che il guscio della scatola luminosa viene distrutto, il cabinet a bassa tensione raggiunge ancora il livello di protezione di un prodotto esterno a bassa tensione completo e indipendente.
(7) La ventola nascosta nel guscio della scatola luminosa può scaricare automaticamente e fornire aria alla fondazione della fossa per ridurre la temperatura e deumidificare.
3.3
Waterproof and heat dissipation
3.3.1 Waterproof treatment of underground transformation
Sebbene il trasformatore combinato sotterraneo del trasformatore della scatola sotterranea sia autorizzato a funzionare sott'acqua, l'impermeabilizzazione e il drenaggio nella fondazione della fossa sono accuratamente progettati per il funzionamento sicuro e affidabile a lungo termine del trasformatore sotterraneo.
Per le aree con un basso livello delle acque sotterranee (più basso della fondazione della pozza), è una struttura prefabbricata della pozza, il foro di ventilazione nella parte superiore della pozza ha una ventilazione efficace e capacità impermeabile alla pioggia, e il fondo della fondazione della pozza è posato con ciottoli di sabbia idrica, e l'acqua può filtrare direttamente nel terreno.
3.3.2
Heat dissipation of buried changes
Il trasformatore a scatola sotterranea garantisce principalmente l'aumento della temperatura e la dissipazione del calore del trasformatore sotterraneo dai seguenti aspetti:
(1) I trasformatori sotterranei utilizzano prodotti a bassa perdita della serie 11 o prodotti a base di lega amorfa, che riducono notevolmente la perdita di carico e la perdita di carico, quindi la generazione di calore è bassa.
(2) Il livello di resistenza al calore del trasformatore è elevato, con un ampio margine di aumento della temperatura, che migliora anche la capacità di sovraccarico del trasformatore.
(3)Il trasformatore sotterraneo utilizza olio di trasformatore naftenico (o olio ad alto punto di accensione), che può scorrere continuamente a temperatura estremamente bassa senza aggiungere additivi, e le sue buone caratteristiche di tempo di viscosità rendono la velocità di flusso della velocità dell 'olio più veloce quando la temperatura aumenta, assicurando che il prodotto abbia una buona capacità di dissipazione del calore.
(4) Tra la scatola di distribuzione e il pozzo di fondazione, vengono impostati ventilatori di ingresso e di uscita e il raffreddamento forzato della trasmissione/scarico dell'aria viene effettuato quando l'aumento di temperatura del trasformatore combinato sotterraneo raggiunge il valore impostato per garantire il normale progresso di il trasformatore sotterraneo.
