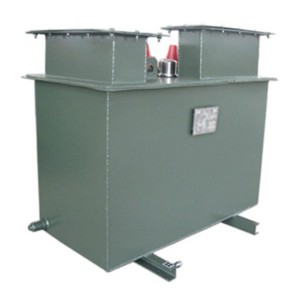

trasformatore: serie S11-DM trasformatori sotterranei riempiti liquidi

Introduzione del prodotto

Trasformatore sotterraneo: Un trasformatore di distribuzione o un trasformatore combinato che può essere installato nella pozza. Generalmente installato nella fossa, non occupa lo spazio effettivo sulla superficie, non influenza l'effetto visivo, rende l'attrezzatura di alimentazione e l'ambiente circostante armonioso, e può evitare danni involontari o intenzionali dal mondo esterno, e l'impatto sull 'ambiente circostante e il personale dell' attrezzatura può anche essere ridotto al minimo.

Con l'approfondimento dello sviluppo urbano e della trasformazione della rete elettrica urbana, i trasformatori sicuri, affidabili e sotterranei che non occupano spazio superficiale vengono gradualmente utilizzati nell 'illuminazione stradale, nell' elettricità residenziale, negli aeroporti, nelle piazze cittadine, nelle autostrade, ponti, gallerie, ecc. nelle aree urbane centrali.

Caratteristiche del prodotto:

1. Adatto per l'ambiente urbano (installato in seminterrato o cantina), particolarmente adatto per le città centrali densamente popolata; 2. Sistemi di illuminazione ed energia adatti per strade, autostrade, ponti, gallerie, parcheggi, aeroporti, porti, attrazioni turistiche, ecc.: 3. Le linee di ingresso e di uscita di alta e bassa tensione adottano metodi di cablaggio impermeabili e completamente sigillati, completamente isolati e completamente blindati;

4. Il guscio della scatola è fatto di piastra di acciaio anticorrosione o acciaio inossidabile, completamente sigillato e può essere immerso in acqua per un certo periodo di tempo; Il sistema di protezione prende pienamente in la comodità e la sicurezza del funzionamento, e gli accessori sono fatti di società americana COOPER o prodotti domestici di alta qualità con le stesse prestazioni; La barra di funzionamento è utilizzata per operare il trasformatore sotterraneo, che ha la stessa modalità di funzionamento del trasformatore combinato;

7. Considerando pienamente la particolarità delle condizioni di dissipazione del calore, il trasformatore adotta un design a bassa perdita e bassa temperatura; La protezione impermeabile per l'ingresso e le misure di drenaggio automatico sono installate nella cantina del trasformatore.

Struttura del prodotto

I trasformatori sotterranei sono generalmente installati in pozzi costruiti con cemento, che non occupa spazio superficiale, e i pozzi di involucro ad alta tensione e le estremità a bassa tensione sono installati sui trasformatori sotterranei e sulle coperture della scatola.

Fusibili, scaricatori plug-in, valvole di rilascio della pressione, questi accessori possono essere osservati e azionati a terra.

Il serbatoio è realizzato in acciaio inossidabile (o utilizzando misure tecniche anticorrosione multi-strato di piastra di acciaio di alta qualità), la struttura completamente sigillata e la scatola lungo la struttura saldatata chiusa per ridurre al minimo l'area di sigillazione, che può essere utilizzata in

Funzionamento sicuro a lungo termine nell'ambiente speciale del terreno.

Il dispositivo di controllo integrato del trasformatore combinato sotterraneo può inviare segnali di comunicazione al mondo esterno tramite RS485, Mloden cablato, GSM wireless o GPRS wireless. Se non si usa nessuna

Quando la linea GPRS invia segnali di comunicazione al mondo esterno, gli utenti hanno solo bisogno di accedere al sito web designato per monitorare i parametri del funzionamento del trasformatore in tempo reale.

Misure di impermeabilizzazione per trasformatori sotterranei

1. Considerazioni impermeabili durante la progettazione e la produzione di base

Top: i fori di ventilazione hanno efficaci capacità impermeabili e impermeabili;

lato: Il trattamento superficiale sul lato opposto della superficie è fatto di materiale in cemento impermeabile, in modo che l'acqua non possa entrare dal lato della fossa

Bottom: La base portante impermeabile in cemento per l'installazione del trasformatore sotterraneo è 300 mm più alta del fondo del pozzo e l'acqua che di solito scorre dal terreno al pozzo scorre in un anello sotto la base

Sulla strada, non sarà immerso nel trasformatore sotterraneo.

2. Il fondo della fondazione è posato con ciottoli di sabbia senza acqua e l'acqua può penetrare nel terreno in modo relativamente rapido.

3. Il trasformatore sotterraneo può funzionare sotto 0,5 m in acqua per un certo periodo di tempo, che può resistere alle inondazioni e migliorare efficacemente l'affidabilità del sistema di alimentazione. Per i trasformatori sotterranei

Si raccomanda di controllare l'accumulo di acqua nella fossa dopo le inondazioni, i lunghi periodi di forti piogge e la stagione delle piogge.

Misure per il controllo dell'aumento della temperatura dei trasformatori sotterranei

Per il controllo dell'aumento di temperatura dei trasformatori sotterranei, può essere garantito dai seguenti quattro aspetti:

1. Il design a bassa temperatura del trasformatore, la temperatura dell 'olio superiore è controllata a circa 45K, che è molto inferiore al 60K previsto dallo standard nazionale, e l'idea di progettazione è::

1. Il carico di calore è direttamente proporzionale alla perdita, e le materie prime utilizzate nel trasformatore sotterraneo progettato e prodotto dalla nostra azienda sono prodotti a bassa perdita, rispetto a GB6451 - 1999.

Perdita di carico inferiore del 30% e perdita di carico inferiore del 15%; Rispetto alla serie 9, il consumo di gancio a vuoto è inferiore del 20%, quindi il carico di calore è basso.

2. L'olio di trasformatore alquil naftenoico è utilizzato, che può rendere il mezzo olio fluire liberamente a temperatura estremamente bassa senza aggiungere additivi, e le sue buone caratteristiche di tempo di viscosità lo fanno salire a temperatura.

Alle alte velocità, il flusso di olio viene accelerato, assicurando che il prodotto abbia una buona capacità di dissipazione del calore.

2. Struttura della scatola

La dissipazione del calore della parete del serbatoio di un trasformatore sotterraneo dipende principalmente dalla radiazione. Il calore viene sempre irradiato sotto forma di onde dall 'elemento riscaldante al mezzo circostante con una temperatura più bassa. L'energia della radiazione dipende dalla temperatura

Grado, la forma dell'elemento riscaldante e il suo colore di superficie. Pertanto, i trasformatori sotterranei utilizzano serbatoi di carburante piatti e dissipatori di calore piatti per migliorare le radiazioni.

3. Trattamento di superficie;

Poiché il corpo del trasformatore sotterraneo è installato sotto la superficie fredda, viene utilizzato un processo speciale di trattamento della superficie per garantire che abbia una buona capacità di radiazione termica e una forte resistenza alla corrosione.

Abilità.

4. Produzione di base

La dissipazione del calore tra la fondazione e il mondo esterno dipende dalla conduzione del calore e dalla convezione dell 'aria, e aperture di ventilazione e deflettori d'aria possono essere installati sulla parte superiore della fondazione per migliorare la circolazione dell' aria.

Parametri di prestazione
