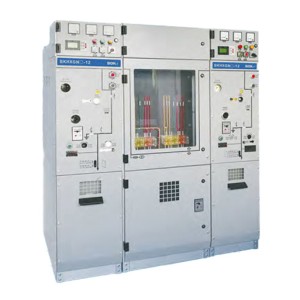

Presenteremo le prestazioni, i metodi operativi sicuri e i parametri tecnici di BKHB-12 quadri a media tensione
Replace SF6 load switch ring network cabinet.
Circuit Breaker Cabinet
Progetto | Unità | Parametro | ||
Voltaggio Rated | kV | 12 | ||
Frequenza rating | Hz | 50 | ||
Livello di isolamento classificato | 1min di tensione di resistenza alla frequenza di potenza | Opposite the ground and the phase | kV | 42 |
Frattura di isolamento | kV | 48 | ||
Lightning Shock Withstand Voltage (Peak) | Opposite the ground and the phase | kV | 75 | |
Frattura di isolamento | kV | 85 | ||
1min di tensione di resistenza alla frequenza di potenza per circuiti ausiliari/di controllo (a terra) | kV | 2 | ||
Rating attuale | A. | 630 | ||
Corrente di resistenza nominale a breve termine (RMS) | Main loop/ground switch | Il KA. | 25/4s | |
Ground connection loop | Il KA. | 21.7/4s | ||
Peak resistenza corrente | Main loop/ground switch | Il KA. | 63 | |
Ground connection loop | Il KA. | 54.5 | ||
Corrente nominale di interruzione di cortocircuito e frequenza | Il KA. / Tiempo | 25/30 | ||
Corrente di chiusura nominale di corto circuito (picco) | Il KA. | 63 | ||
Rated cable charging breaking current | A. | 25 | ||
La sequenza operativa nominale dell'interruttore | O - 0.3s - CO - 180s - CO | |||
vita meccanica | Circuit breaker/disconnect switch | Tiempo | 10000/3000 | |
Livello di protezione | Sealed cabinet | IP67 | ||
Switchgear housing | IP4X | |||
Gas pressure | Gas Rated Fill Level (20°C, Gauge Pressure) | Mpa | 0.02 | |
Minimum gas filling level (21°C, gauge pressure) | Mpa | 0 | ||
Sealing performance | A.nnual leakage rate | %/year | ≤0.05 | |
Load Switchgear è
Progetto | Unità | Parametro | ||
Voltaggio Rated | kV | 12 | ||
Frequenza rating | Hz | 50 | ||
Livello di isolamento classificato | 1min di tensione di resistenza alla frequenza di potenza | Opposite the ground and the phase | kV | 42 |
Frattura di isolamento | kV | 48 | ||
Lightning Shock Withstand Voltage (Peak) | Opposite the ground and the phase | kV | 75 | |
Frattura di isolamento | kV | 85 | ||
1min di tensione di resistenza alla frequenza di potenza (a terra) per circuiti ausiliari/di controllo | kV | 2 | ||
Rating attuale | A. | 630 | ||
Corrente di resistenza nominale a breve termine (RMS) | Main loop/ground switch | Il KA. | 25/4s | |
Ground connection loop | Il KA. | 21.7/4s | ||
Peak resistenza corrente | Main loop/ground switch | Il KA. | 63 | |
Ground connection loop | Il KA. | 54.5 | ||
Corrente di chiusura nominale di corto circuito (picco) | Load switch/ground switch | Il KA. | 63 | |
Classificato carico attivo rompendo corrente | A. | 630 | ||
Rated closed-loop breaking current | A. | 630 | ||
5% rated active load breaking current | A. | 31.5 | ||
Rated cable charging breaking current | A. | 10 | ||
The number of rated active load breaks | Tiempo | 100 | ||
Ground fault current interruption | A. / Tiempo | 31.5/10 | ||
La corrente di carica della linea e del cavo viene interrotta in condizioni di guasto al suolo | A. / Tiempo | 17.4/10 | ||
vita meccanica | Circuit breaker/disconnect switch | Tiempo | 10000/3000 | |
Livello di protezione | Sealed cabinet | - | IP67 | |
Switchgear housing | - | IP4X | ||
Gas pressure | Gas Rated Fill Level (20°C, Gauge Pressure) | Mpa | 0.02 | |
Livello funzionale minimo di gas (20 °C, pressione del calibro) | Mpa | 0 | ||
Sealing performance | A.nnual leakage rate | %/ year | ≤0.05 | |
Standard di implementazione del gabinetto del gas di protezione ambientale
Requisiti tecnici comuni standard delle apparecchiature di comando e di controllo ad alta tensione GB/T1022
Quadri chiusi in metallo GB/T39063640.5kV A.C e apparecchiature di controllo
Interruttore di disconnessione CA. ad alta tensione GB/T1985 e interruttore di messa a terra
GB/T38043.6-40.5kV A.C High Voltage Load Switch
GB/T1984 High Voltage A.C Circuit Breaker
GB/T4208 enclosure protection level IP code
GB/T7354 partial discharge measurement
GB/T311.1 Isolamento e raccordo Parte 1: Definizioni, principi e regole
Normal use conditions of gas cabinets
High temperature: 45 degrees Celsius;
Low temperature: -25 degrees Celsius:
Temperatura elevata: (media di 24 ore) 35 gradi Celsius;
Large average relative humidity (24 hours): ≤95%;
A.ltitude: ≤ 1500 meters:
Seismic Capacity: 8 degrees:
Livello di protezione: tenuta dal vivo del corpo IP67, guscio IP4X del quadro;
L'aria circostante non deve essere significativamente inquinata da gas combustibili corrosivi, vapore acqueo, ecc.
Quando utilizzato in condizioni ambientali normali che superano le disposizioni di GB/T3906, l'utente e la nostra azienda devono negoziare.
Struttura del prodotto

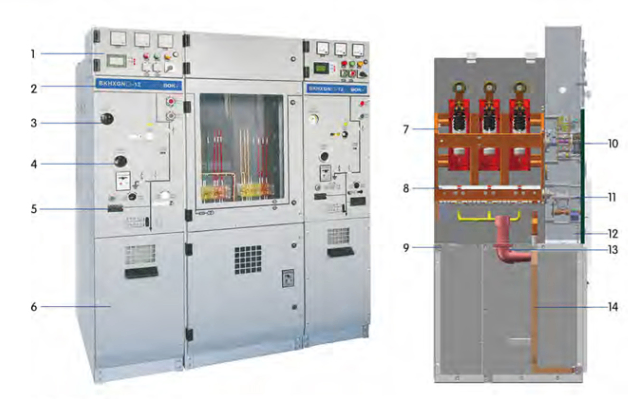

Ring network cabinet annotation description:
1. Sala degli strumenti a bassa pressione 2. Sopracciglio 3. Sala operativa 4. Semplificazione dell'osservazione
5. Live display 6. Cable room 7. A.spirapolvere/interruttore di carico
8. Interruttore di isolamento/messa a terra a tre stazioni 9. Dispositivo di riduzione della pressione 10. Meccanismo di commutazione
11. Meccanismo a tre stazioni 12. Meccanismo di interblocco a cinque prove 13. Linea di ingresso e uscita attraverso l'involucro della parete 14. Busbar di messa a terra
Piano di configurazione del cabinet del gas di protezione ambientale 1
CL 650mm ◆Basic equipment◇ Load switch ◇ Two-station disconnect switch ◇ Live display ◇ Standard busbar ◇ Operating handle ◇ Contact bus | Optional accessories ◇ Electric operation mechanism ◇ Digital display instrument ◇ DC power supply ◇ Electromagnetic lock ◇ Pointer instrument ◇ 3-in-2 mechanical interlock ◇ Online monitoring of lightning A.rrestares ◇ Camera a bassa pressione ◇ Digital display instrument ◇ Raised seat | ◇ Passive protection ◇ Raised seat ◇ Rectifier module ◇ Camera a bassa pressione ◇ 2-in-1 mechanical interlock ◇ Surge A.rrestares ◇ DC power supply (12h-24A.h) ◇ Pointer instrument ◇ Electromagnetic lock |  |
PTC 500mm ◆Basic equipment ◇ Load switch ◇ Three-station disconnect switch ◇ Live display ◇ Standard busbar ◇ Operating handle ◆ Voltage transformer ◇ PT roasting tube ◇ Elbow type cable plug (including cable) | ◆Optional accessories Ingranaggio della macchina fotografica elettrica instrument ◇ Electromagnetic lock ◇ Pointer instrument ◇ 3-in-2 mechanical interlock ◇ Online monitoring of lightning A.rrestares ◇ Camera a bassa pressione ◇ Digital display instrument ◇ Raised seat | ◇ Passive protection ◇ Raised seat ◇ Olive block ◇ Camera a bassa pressione ◇ 2-in-1 mechanical interlock ◇ Surge A.rrestares ◇ DC power supply 112h-24A.h) ◇ Pointer instrument ◇ Electromagnetic lock |  |
| PT 500mm ◆Basic equipment ◇ Three-station disconnect switch ◇ Live display ◇ Standard field line ◇ Operating handle ◇ Voltage transformer ◇ PT roasting tube ◇ Elbow type cable plug (including cable) | Optional accessories ◇ Electric operation mechanism ◇ Digital display instrument ◇ DC power supply ◇ Electromagnetic lock ◇ Pointer instrument 3-in-2 mechanical interlock 0 ◇ Online monitoring of lightning A.rrestares ◇ Camera a bassa pressione ◇ Digital display instrument ◇ Raised seat | ◇ Passive protection ◇ Raised seat ◇ Rectifier module ◇ Camera a bassa pressione ◇ 2-in-1 mechanical interlock ◇ Surge A.rrestares ◇ DC power supply 112h-24A.h) ◇ Pointer instrument ◇ Electromagnetic lock |  |
PT 500mm ◆Basic equipment ◇ Live display ◇ Standard busbar ◇ Voltage transformer ◇ PT roasting tube ◇ Elbow type cable plug (including cable) | ◆Optional accessories ◇ Electric camera mechanism ◇ Digital display instrument ◇ DC power supply ◇ Electromagnetic lock ◇ Pointer instrument ◇ 3-in-2 mechanical interlock ◇ Online monitoring of lightning A.rrestares ◇ Camera a bassa pressione ◇ Digital display instrument ◇ Raised seat | ◇ Passive protection ◇ Raised seat ◇ Rectifier module ◇ Camera a bassa pressione ◇ 2-in-1 mechanical interlock ◇ Follow the thunder device ◇ DC power supply 112h-24A.h) ◇ Pointer instrument ◇ Electromagnetic lock |  |
PTS 500mm ◆Basic equipment Now voltage transformers o PT fused tubes ◇ Elbow type cable plug (including cable) | Optional accessories A.rrestare ◇ Online monitoring of lightning A.rrestares ◇ DC power supply 112h-24A.h) ◇ Camera a bassa pressione Q Pointer Instrument ◇ Digital display instrument ◇ Electric lock ◇ Raised seat |  |
M 650mm ◆Basic equipment 0 live display ◇ Long and short field lines ◇ Transfer bus Q Voltage transformer ◇ FT roasting tube ◇ Metering box 0 Voltage Trasformatore (Electricity Supply) Nota: se la parte anteriore PT è dotata di un interruttore di disconnessione formale, la dimensione della larghezza dell'armadio deve essere modificata a 1000mm e le altre dimensioni rimangono invariate. | ◆Optional accessories Camera a bassa pressione ◇ Pointer instrument ◇ Digital display instrument ◇ Electromagnetic lock ◇ Raised seat ◇ Temperature and temperature controller |  |
Schema di configurazione del cabinet del gas di protezione ambientale 2
C 420mm ◆Basic equipment ◇ Three-station disconnect switch 0 live display ◇ Standard field line ◇ Operating handle ◇Load switch | ◆Optional accessories ◇ Electric operation mechanism ◇ Surge A.rrestares ◇ Comprehensive insurance ◇ Digital display instrument ◇ DC power supply ◇ Magnetic lock ◇ Zero-sequence transformer ◇ Fault indicator (with temperature measurement) ◇ Pointer instrument Q 3-in-2 mechanical interlock ◇ Cable attachment | ◇ Online monitoring of lightning A.rrestares ◇ Passive protection ◇ Raised seat ◇ Rectifier module ◇ Core type current transformer ◇ Fault indicator EKL-4 Q Camera a bassa pressione ◇ 2-in-1 mechanical interlock ◇ Incoming line grounding locking device |  |
V 420mm ◆Basic equipment ◇ Three-station disconnect switch ◇ Live display ◇ Standard busbar ◇ Operating handle ◇ Circuit breaker ◇ Current transformer | ◆Optional accessories ◇ Electric operation mechanism ◇ Surge A.rrestares ◇ Comprehensive insurance ◇ Digital display instrument ◇ DC drifting ◇ Electromagnetic lock 0 Zero-sequence transformer ◇ Fault indicator (with temperature measurement) ◇ Pointer instrument Q 3-in-2 mechanical interlock ◇ Cable attachment | ◇ Online monitoring of lightning A.rrestares ◇ Passive protection ◇ Raised seat ◇ Rectifier crossbar ◇ Core type current transformer ◇ Fault indicator EKL-4 ◇ Camera a bassa pressione ◇ 2-in-1 mechanical interlock ◇ Incoming line grounding locking device |  |
V 650mm ◆Basic equipment ◇ Two-station disconnect switch ◇ Live display ◇ Standard busbar ◇ Operating handle ◇ Circuit breaker ◇ Current transformer ◇ Contact bus | ◆Optional accessories ◇ Electric operation mechanism ◇ Comprehensive insurance ◇ Camera a bassa pressione 0 Pointer Instrument ◇ Digital display instrument ◇ Raised seat ◇ Passive protection ◇ Rectifier module ◇ Electric lock | ◇ 2-in-1 mechanical interlock ◇ 3-in-2 mechanical interlock ◇ DC power supply |  |
Piano di configurazione del cabinet del gas di protezione ambientale 3
Dl 420mm ◆Basic equipment ◇ Live display ◇ Standard busbar | Optional accessories ◇ Cable attachment ◇ Surge A.rrestares ◇ Online monitoring of lightning A.rrestares ◇ Electric lock ◇ Raised seat ◇ Fault indicator EKL-4 ◇ Fault indicator (with temperature measurement) |  |
Dl 420mm ◆Basic equipment ◇ Live display ◇ Standard busbar ◇ Operating handle ◇ Two-station disconnect switch | ◆Optional accessories ◇ Camera a bassa pressione ◇ Two-in-one maple interlock ◇ 3-in-2 mechanical interlock ◇ Electromagnetic lock ◇ Raised seat |  |
