Presenteremo le prestazioni, i metodi di funzioNomento sicuri e i parametri tecnici della scatola di distribuzione integrata esterna JP (compensazione\ controlterminal\ illuminazione)

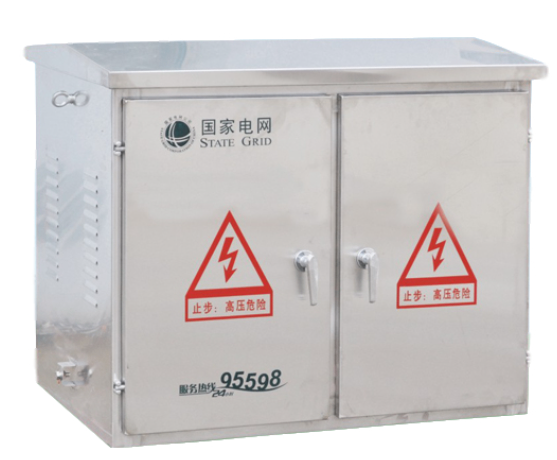

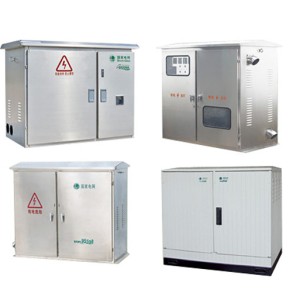

Panoramica del prodotto:
La scatola di distribuzione integrata a bassa tensione della serie JP all 'aperto è un nuovo tipo di scatola di controllo integrata che integra la distribuzione dell' energia, la misurazione, la protezione, il controllo e la compensazione della potenza reattiva, che è progettata in base ai requisiti della costruzione e della trasformazione della rete elettrica e dell 'esperienza di funzioNomento della rete elettrica, in linea con i principi di sicurezza, economia, ragionevolezza e affidabilità, e può essere aggiunto alla funzione di protezione dalle perdite in base alle esigenze dell 'utente. Il prodotto ha i vantaggi di nuova struttura, ragionevole, alto livello di protezione, comodo installazione e messa in funzione, manutenzione e revisione.È un terminale ideale a bassa tensione set completo di apparecchiature nella trasformazione della rete elettrica corrente.
1. Scopo di applicazione
Scatola di distribuzione integrata esterna serie JP, è un set di misurazione, presa, compensazione di potenza reattiva e altre funzioni multi-in uno per raggiungere un dispositivo di distribuzione di energia completa all 'aperto, con cortocircuito, sovraccarico, sovratensione, protezione dalle perdite e altre funzioni, dimensioni ridotte, bell 'aspetto, economico e pratico, installato sul polo elettrico del trasformatore sul polo esterno, è una nuova generazione di prodotti di distribuzione elettrica ideale per la trasformazione delle reti elettriche urbane e rurali.
2. Modello e Significato
JP - □ / □
Numero di circuito principale
Capacità del trasformatore
Box di distribuzione integrata
3. Condizioni normali d'uso
1. Temperatura ambiente: -25 °C ~ 40 °C.
2. umidità relativa dell 'aria: la media giornaliera non è superiore al 90%, e la media mensile non è superiore al 90%.
3. A.ltitudine: non più di 2000m.
4. Installato in un luogo senza violente vibrazione e shock, e senza gas corrosivo.
Nota: Se le condizioni sopra indicate sono superate, è possibile negoziare con la mia formula.
4. Parametri tecnici
Numero di serie | Nome | Unità | Parametro |
1 | Capacità del trasformatore | KV.A. | 30~400 |
2 | V.oltaggio operativo nominale | V. | A.C400 |
3 | V.oltaggio di funzioNomento ausiliario | V. | A.C220, A.C380 |
4 | Frequenza rating | Hz | 50 |
5 | Rating attuale | A. | ≤630 |
6 | Classifica leakage attuale | Ma | 30 - 300 A.djustabile |
7 | Livello di protezione | IP54 |
5. Diagramma principale del circuito
Nota: interruttore del coltello o interruttore di fusione del coltello, il modello può essere HD11F, HR5, HR6 e altre serie;
Fusibile, modello opzionale D220, CM1, NS, C45, D247 e altri sistemi;
Contattore A.C, segnale opzionale CJ20, serie B, CJX2, CJ19 (elettrofusione di commutazione) e altre serie;
relè corrente di perdita del trasformatore a sequenza zero, modello opzionale JD, LLJ e altre serie;
trasformatore di corrente, modello opzionale LM21 - 0.5, LMK - 0.66 e altre serie;
A.rrestatori di sobretensione, i modelli sono opzionali FYS, Y3W e altre serie;
Fusciatore elettrico, modello facoltativo BSMJ, BCMJ e altre serie;
Controller di compensazione automatica, modello opzionale JK1, JKG e altre serie;
Il numero di cicli di compensazione è 1 - 4 volte facoltativo e la capacità di ogni volta è 3 - 20Kvar facoltativo;
Inoltre, in base alle esigenze degli utenti, il dispositivo di controllo della temperatura e dell 'umidità può essere installato facoltativamente nella scatola e la forma di commutazione del ciclo di compensazione può essere tagliata e tagliata in base alle esigenze dell' utente, come la commutazione del modulo senza contatto e la composizione
Switch Switching, ecc.
6. Schematico della struttura della scatola

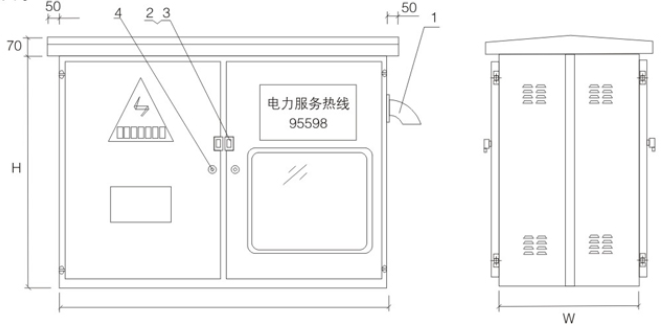

Fattore di forma di gabinetto orizzontale

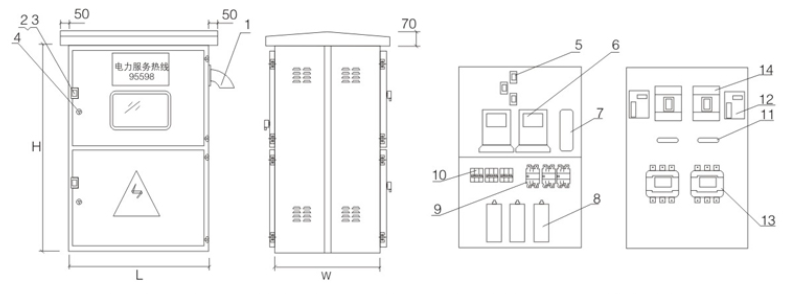

Fattore di forma di gabinetto verticale
1. Cavo di ingresso attraverso il tubo 2, serratura della porta (serratura aperta) 3, serratura della porta scatola pioggia 4, serratura della porta (serratura nascosta) 5, trasformatore di corrente 6, metro 7, scatola di giunzione 8, condensatore 9, commutazione contattore fusione 10, piccolo interruttore 11, interruttore di isolamento 12, trasformatore di sequenza zero 13, interruttore corrente di perdita 14, contattore A.C in uscita 15, interruttore aria in uscita
