Presenteremo le prestazioni, i metodi operativi sicuri e i parametri tecnici del trasformatore montato sottoterra YBDM-12 serie
La serie YBDM - 12 di sottostazioni sotterranee a scatola (denominate trasformatori sotterranei a scatola) sono nuove sulla base di una ricerca completa e di una discussione sulla moderna costruzione e gestione urbana
È stata sviluppata una nuova generazione di trasduttori a scatola. Il suo corpo principale è parzialmente o completamente sepolto sotto terra, occupando poco o addirittura nessun terreno, e l'effetto visivo è molto buono, che risolve efficacemente l'uso urbano.
La contraddizione tra la geotense e la psoriasi urbana è armoniosa e unificata con l'ambiente circostante ed è molto apprezzata dalla maggior parte degli esperti e utenti. La sottostazione sotterranea della scatola si riferisce al trasformatore scatola
La serie completa di dispositivi della centrale elettrica sono tutti installati all 'interno di una scatola completamente sigillata e l'intero non è controllato al di sotto del livello del suolo, e la sottostazione della scatola sul terreno, l'attrezzatura interna
È lo stesso, e la stessa tensione di ingresso di 10KV viene ridotta alla tensione di distribuzione 400 / 220Vi attraverso il trasformatore e quindi inviata al punto di carico, che può essere utilizzata per il sistema di distribuzione della rete anello.
Può anche essere utilizzato come sottostazione per l'alimentazione alla fine della rete elettrica radiale. Questo tipo completamente sepolto è noto anche come sottostazione sotterranea, e la sua scatola ha eccellente capacità anticorrosione e energia compressiva.
Forza, e ha assoluta tenuta.
La ricerca della "novità" e della "beautà" per riflettere la protezione ambientale delle moderne strutture elettriche urbane è la tendenza della costruzione e dello sviluppo dell 'energia elettrica di oggi, ed è anche il riflesso di una
Un importante simbolo della modernizzazione e della civiltà della città. La nostra azienda mira a creare attrezzature elettriche di prima classe, abbellire l'ambiente urbano e servire la società e si sforza attivamente di risolvere il problema
Nell 'installazione e nella manutenzione delle ex attrezzature elettriche, come la linea aerea nel progetto di terra, l'erosione dello spray sale del tifone costiero, la visione ambientale e molte difficoltà, l'introduzione e l'assorbimento dello sviluppo tecnologico avanzato straniero
Prodotti sotterranei delle sottostazioni di serie interrati non metallici rispettosi dell'ambiente.
2. Panoramica
Modello e Significato:
Y B DM□ / 0.4 □
└──RatedCapacità del trasformatore KVA.
└──RatedTensione kV sul lato bassa tensione
└──Tensione nominale sul lato alta tensione kV, 12, 40,5
Installazione diMetodo, DM-Installazione sotterranea
└──Sottostazione della scatola
└
2.2 Condizioni d'uso:
Condizioni normali d'uso
A.) A.ltitudine
L'altitudine non supera i 1000m
B) Temperatura ambiente
Temperatura massima 40 °C
Temperatura minima-30 °C
C) Umidità relativa
A. 25 ° C, l'umidità relativa dell'aria non supera il 95% e la media mensile non supera il 90%.
A.mbiente di installazione
L'ambiente di installazione dovrebbe essere privo di ovvio movimento di sporco, esplosivo, gas corrosivi e polvere. Il sito di installazione deve essere privo di violente vibrazione e shock e non può essere posto in luoghi bassi.
Condizioni speciali di utilizzo
Oltre alle normali condizioni d'uso di cui sopra, altre condizioni d'uso devono essere conformi alle disposizioni di GB1094.1, GB/T 11022, GB/T14048.1 e GB7251.1.
Principali parametri tecnici:
Numero di serie | A.rticoli | Unità | Unità ad alta tensione | Trasformatore | Camera a bassa pressione | |
Commutatore di carico | Fuso | |||||
1 | Voltaggio Rated | kV | 12 | 10/0.4 | 0.4 | |
2 | Rating attuale | A. | 630 | 12-125 | 300-2500 | |
3 | Tensione di resistenza alla frequenza di potenza nominale | kV | 42/48 | 35 | 2.5 | |
4 | Resistenza nominale all'impatto del fulmine | kV | 75/85 | 75 | 8 | |
5 | Classifica Breaking Current | Il KA. | 20 | 31.5 | ||
6 | Corrente di chiusura cortocircuito | Il KA. | 50 | |||
7 | Peak resistenza corrente | Il KA. | 50 | |||
8 | Classificato per corto termine resistenza corrente | Il KA. | 20 | |||
9 | Capacità rating | KVA. | ≤1600 | |||
10 | Livello di rumore | dB | <55 | |||
11 | Livello di protezione | Camera ad alta tensioneIP33,Camera del trasformatore IP23, Camera a bassa tensione IP33 | ||||
Caratteristiche strutturali dei trasformatori a scatola completamente interrati
Struttura

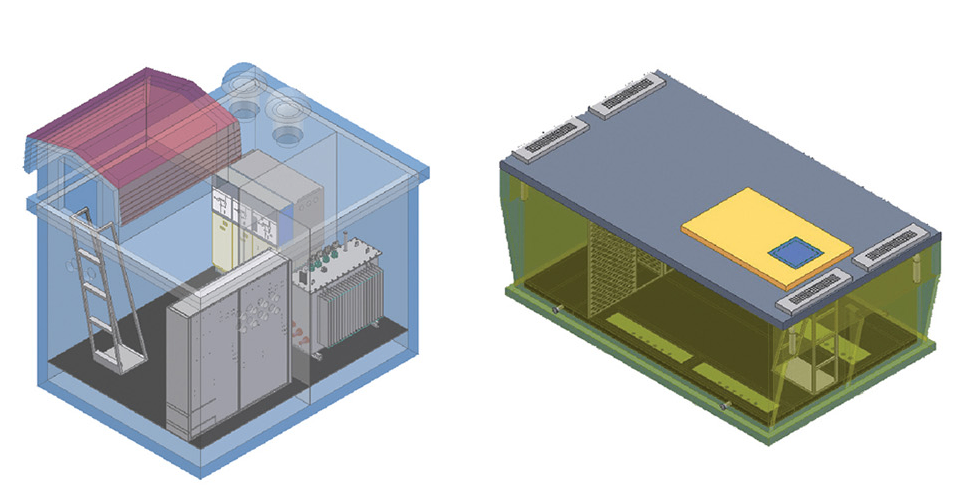

La struttura del trasformatore a scatola completamente sepolto è mostrata nella Figura 2.
Fig. 2 Diagramma schematico della struttura del trasformatore a scatola completamente interrata
3.2 Caratteristiche strutturali
Il set completo di dispositivi della sottostazione preinstallata completamente sepolta sono tutti installati all 'interno di una scatola completamente sigillata, e la parte del corpo della scatola è una stanza di commutazione ad alta tensione, una stanza dei trasformatori,
Quadri a bassa tensione. Ogni stanza è dotata di dispositivi di illuminazione, con interruttori di chiusura, dispositivi di ventilazione forzata, controllo della temperatura, riscaldatori e altre apparecchiature.
Tutte le apparecchiature di cui sopra sono impostate al di sotto del livello del suolo, e le sue apparecchiature interne sono le stesse di quelle di una sottostazione convenzionale montata a terra, tutte alimentate da una tensione di ingresso di 10 kV
Il trasformatore viene ridotto a 400 / 220V tensione di distribuzione e poi inviato al punto di carico, e la tecnologia chiave di questa sottostazione preinstallata completamente sepolta è la sigillazione e la prevenzione della scatola
Resistenza al decadimento e alla pressione, in particolare:
1. La scatola dal fondo al muro deve essere immersa nel terreno per 50 anni senza la minima corrosione;
2. Dovrebbe resistere alla pressione del suolo e della pressione delle acque sotterranee e dell'ammollo, mentre il muro rimane intatto;
3. Tutti i punti di sigillazione come i passaggi delle attrezzature, gli ingressi e le uscite del personale e le entrate dei cavi devono essere in grado di resistere alla pressione osmotica delle acque sotterranee e non ci sono macchie d'acqua all 'interno.
Mantenere l'interno del muro asciutto e privo di umidità.
Oltre a soddisfare i requisiti di base di cui sopra, la sottostazione preinstallata completamente sepolta YBDM ha anche tre funzioni principali:
1. Ci sono due canali di approvvigionamento idrico ad una estremità della scatola stretta, e nei giorni di pioggia, l'acqua piovana può essere rapidamente scaricata nel fogno attraverso il serbatoio di approvvigionamento idrico senza entrare nella sottostazione preinstallata.
2. Oltre a drenare nei giorni di pioggia, il canale di collegamento è anche l'ingresso d'aria per la circolazione e la ventilazione all 'interno della scatola, e l'aria entra nella scatola attraverso l'ingresso d'aria per formare uno scambio
Mantenere la temperatura e l'umidità nella scatola bilanciate, in modo che l'aumento e la caduta della temperatura del trasformatore;
3. Una volta che si verifica un'alluvione che si verifica una volta in 50 anni o 100 anni, l'acqua sotterranea aumenta e fa sì che la fogna si rifletta e il dispositivo di ventilazione sarà automatico
Spegnere, isolare l'interno e l'esterno della scatola e continuare a far funzionare la sottostazione preinstallata senza influire sull'apparecchiatura.
A.ttualmente, le sottostazioni in alcune città del nostro paese sono per lo più installate nel seminterrato di edifici alti, e una volta che incontrano una grande inondazione, sono fondamentalmente sommerse, e la maggior parte delle attrezzature è danneggiata e inutile dopo che l'acqua si ritira. come
L'utilizzo di sottostazione preinstallata completamente sepolta come dispositivo di distribuzione di energia può evitare che l'attrezzatura venga imbeccata dalle inondazioni e l'uso di sottostazione preinstallata completamente sepolta ha più vantaggi come descritto di seguito.
Puntina:
1. Può risparmiare notevolmente l'uso del suolo, nessuna necessità di acquisizione di terreni e costruzioni civili e risparmiare investimenti infrastrutturali.
2. Non ci sono ostacoli sul terreno, che non influenzano l'ambiente e non influenzano la visione e la vista delle persone.
3. L'intero tipo sepolto installato sul prato e la cintura verde può anche essere progettato con alcune decorazioni decorative sul terreno, come sculture, rocce, ecc.; Se avete bisogno di essere in una grande piazza o strada
Sul lato della strada, se non ci sono ostacoli sul terreno (compresi i condotti di ventilazione), è possibile utilizzare una sottostazione preinstallata di tipo quadrato. Questa sottostazione pre-installata
Non può esporre il piano di terra.
4. l'attrezzatura di distribuzione di energia della sottostazione preinstallata completamente interrata è messa sottoterra, che è sicura ed affidabile.
5. il terreno non è influenzato dal rumore del trasformatore.
6. A. causa del sottosuolo relativamente fresco, l'aumento di temperatura del trasformatore è relativamente stabile durante il funzionamento.
7. Lo spazio interno della sottostazione preinstallata completamente sepolta è relativamente spazioso, e l'operazione di manutenzione non interferirà con il terreno e non ostacolerà l'ambiente circostante.
